好的，我们来详细解析一下徐工SQ14ZK4Q随车吊在不同工况下，如何应用其起重性能表来确保作业安全与高效。

首先，明确几个关键点：

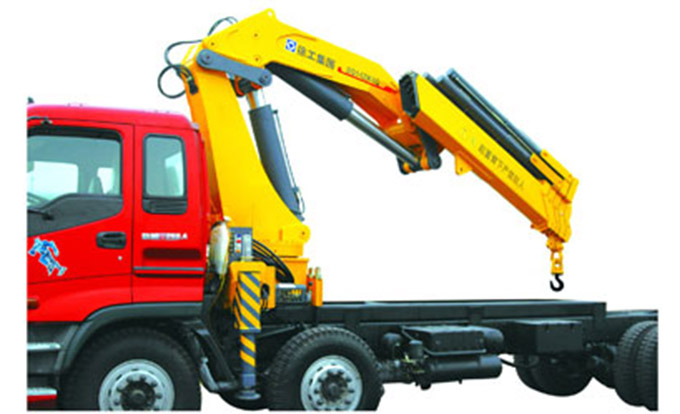

• 车型定位：SQ14ZK4Q是一款四节U型臂的直臂随车吊，最大起重量为14吨，安装在中型或重型卡车上。
• 性能表核心：起重性能表的核心是描述起重量 与 工作幅度 和 吊臂长度 之间的关系。简单来说就是：吊臂伸得越长，幅度越大（吊钩离车越远），允许的起重量就越小。
• 安全前提：所有操作都必须基于性能表，并严格遵守安全规范，如支腿必须完全伸出、地面坚实、禁止斜拉斜吊等。

---

起重性能表示例（简化版，仅供参考，请以官方手册为准）

假设SQ14ZK4Q的性能表如下（单位：吨）：

| 工作幅度 (米) | 吊臂长度 (米) | | :--- | :---: | :---: | :---: | :---: | | | 7.5m | 10m | 12.5m | 15m | | 3.0 | 14.0 | 10.5 | 7.5 | 5.0 | | 4.0 | 8.0 | 7.0 | 5.5 | 3.5 | | 5.0 | 5.5 | 5.0 | 4.0 | 2.5 | | 6.0 | 3.8 | 3.5 | 3.0 | 2.0 | | 8.0 | 2.0 | 1.9 | 1.7 | 1.2 | | 10.0 | - | 1.2 | 1.1 | 0.8 | | 12.0 | - | - | 0.7 | 0.6 |

---

应用案例解析

案例一：工地装卸预制板（近距离、重物作业）

• 工况描述：在建筑工地，需要将一块重约6吨的混凝土预制板从卡车上吊装到地面指定位置。吊装距离很近，工作幅度大约在4米左右。
• 性能表应用：
  1. 确定关键参数：已知起重量 ≈ 6吨，工作幅度 ≈ 4米。
  2. 查表：在“工作幅度4.0米”这一行中查找。
     • 吊臂长度7.5米时，额定起重量为8.0吨 > 6吨。
     • 吊臂长度10米时，额定起重量为7.0吨 > 6吨。
  3. 决策与操作：
     • 选择最短吊臂：优先选择7.5米臂长。因为臂长越短，起重能力越强，吊臂刚性越好，晃动小，作业更稳定安全。
     • 安全余量：8.0吨的额定能力吊6吨的货物，有2吨的安全余量，符合安全要求。
     • 操作要点：伸出支腿，将吊臂长度设定在7.5米左右，将吊钩移动到预制板重心上方，确保工作幅度不超过4米，然后平稳起吊。

案例二：仓库内设备就位（中距离、需跨越障碍）

• 工况描述：在一个仓库内，需要将一台重约1.5吨的机器设备吊运到仓库内部的指定平台，设备需要越过一个约3米高的货架。吊车中心到平台的距离约为8米。
• 性能表应用：
  1. 确定关键参数：起重量 ≈ 1.5吨，工作幅度 ≈ 8米。吊臂需要提升到足够高度以越过货架，假设需要12米以上的起升高度，这意味着吊臂需要伸出较长。
  2. 查表：在“工作幅度8.0米”这一行中查找。
     • 吊臂长度10米时，额定起重量为1.9吨 > 1.5吨。
     • 吊臂长度12.5米时，额定起重量为1.7吨 > 1.5吨。
     • 吊臂长度15米时，额定起重量为1.
