好的，我们来详细解析一下徐工SQ12SK3Q型随车吊在不同工况下如何应用其起重性能表。

首先，明确一个核心概念：起重性能表是吊装作业的生命线，任何操作前都必须严格查阅，绝不可凭经验估算。

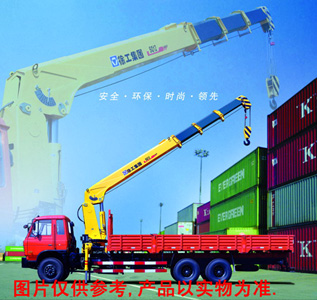

徐工SQ12SK3Q是一款12吨级的直臂随车吊，最大工作幅度可达15.5米，最大起重力矩为36吨·米。其性能表的核心变量是工作幅度和吊臂长度。

---

理解性能表的关键要素

1. 工作幅度：吊钩中心线到吊机回转中心的水平距离。幅度越大，起重能力越小。
2. 吊臂长度：吊臂伸出的长度。臂伸得越长，在相同幅度下，起重能力越低。
3. 支腿状态：性能表通常基于全伸支腿、水平坚硬地面的工况。如果支腿未全伸或地面松软，实际起重能力会大幅下降，需要打折扣（通常参照“不全支腿”性能表或咨询厂家）。
4. 额定总起重量：性能表中的数值是吊机所能吊起的重量，不包括吊钩、索具的重量。

---

应用案例解析

假设我们手头有SQ12SK3Q的性能表（以下数据为模拟，具体请以官方手册为准）：

吊臂长度 (m)	工作幅度 (m)	额定起重量 (t)
6.0	3.0	12.0
6.0	5.0	6.5
9.0	4.0	5.8
9.0	7.0	3.0
12.0	5.0	3.5
12.0	10.0	1.5
15.5	8.0	1.8
15.5	14.0	0.7

案例一：近距离装卸重型设备（最佳工况）

• 工况描述：将一台重5吨的机器从卡车上吊卸到旁边的空地上，障碍物少，吊机可以非常靠近卡车。
• 应用分析：
  1. 确定重量：货物重量 = 5吨。
  2. 规划幅度：由于是近距离作业，预计工作幅度可以控制在 3.5米 以内。
  3. 选择臂长：不需要长臂，使用最短的 6米 臂长即可，这样最稳定、起重能力最大。
  4. 查表验证：查看6米臂长、3米幅度时的额定起重量为12.0吨。即使考虑到吊钩和索具的重量（约0.1-0.2吨），5吨的货物也远低于额定值，安全余量充足。
• 结论：此工况非常安全，可以高效作业。

案例二：跨越障碍物吊装（考验幅度和臂长）

• 工况描述：需要将一捆重1.2吨的钢材吊运到一道2.5米高的围墙后面，围墙距离卡车有8米远。
• 应用分析：
  1. 确定重量：货物重量 = 1.2吨。
  2. 规划幅度和臂长：这是关键。吊臂需要先伸出足够长度，抬升到一定高度，才能越过围墙。同时，卡车离围墙8米，但吊钩需要到达围墙内的落点，因此工作幅度可能达到 9-10米。我们需要使用较长的臂长，比如 12米。
  3. 查表验证：
     • 查看12米臂长、10米幅度时的额定起重量为 1.5吨。
     • 1.2吨 < 1.5吨，理论上是可行的。
  4. 风险考量：
     • 安全余量很小：1.5 - 1.2 = 0.3吨，再减去索具重量，安全余量已非常紧张。
     • 必须考虑动态载荷：起升、回转时产生的惯性力会使实际载荷瞬间超过1.2吨，有超载风险。
     • 地面情况：必须确保支腿下方地面坚实平整。
• 结论：此工况处于临界状态，风险较高。 必须采取以下安全措施：
  • 操作务必平稳缓慢，严禁急停急启。
