好的，我们来详细解析一下徐工SQ12SK3Q随车吊在不同工况下，如何应用其起重性能表来确保作业安全与高效。

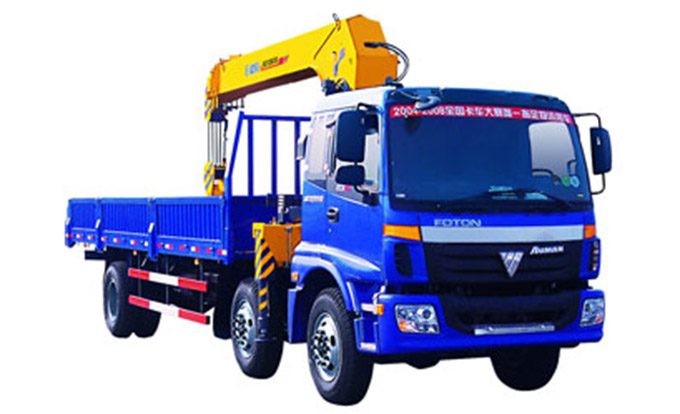

徐工SQ12SK3Q是一款12吨级的四节臂随车起重机，其核心特点是全液压控制、全功率取力、具备基本的微动性能。它的起重能力不是一个固定值，而是随工作幅度（吊臂伸出的水平距离）、吊臂仰角、吊臂长度以及支腿状态 这四个关键因素动态变化的。

首先，理解性能表的关键参数：

1. 工作幅度（R）： 吊钩中心到吊车回转中心的水平距离。这是影响起重能力最直接的因素——幅度越大，起重能力急剧下降。
2. 额定起重量（Q）： 在特定幅度和支腿全伸状态下，吊车安全起吊的最大重量。
3. 吊臂长度（L）： 吊臂伸出的长度。通常，在相同幅度下，臂伸得越长，起重能力越小。
4. 支腿状态： 性能表通常基于支腿全伸的工况。如果使用半支腿或不伸支腿作业，起重能力会大幅降低，必须参考另一张“非支腿工况”性能表，严禁超载。

---

应用案例解析

假设我们手头有SQ12SK3Q的性能表（以下是模拟数据，用于说明原理，实际作业请以官方手册为准）：

工作幅度 (R)	臂长6.2米	臂长9.0米	臂长11.8米
3.0米	12,000 kg	7,200 kg	4,500 kg
5.0米	6,500 kg	4,800 kg	3,200 kg
7.0米	3,800 kg	3,200 kg	2,300 kg
9.0米	2,200 kg	2,100 kg	1,600 kg
11.0米	-	1,400 kg	1,200 kg

案例一：装卸集装箱（重物重量、位置已知）

• 工况描述： 在平整的水泥场地，需要将一个重量为 4吨（4000kg） 的集装箱从卡车上吊装到地面指定位置。集装箱中心距离吊车回转中心预计为 5米。
• 应用性能表：
  1. 确认安全条件： 确保地面坚实，支腿下方垫好枕木，支腿全伸。
  2. 查表： 在“工作幅度”一列找到 5.0米。
  3. 选择臂长： 由于集装箱高度不高，我们不需要很长的吊臂。为了获得最大起重能力，我们应选择最短的臂长（6.2米）来作业。
  4. 读取数据： 在5.0米幅度、6.2米臂长下，额定起重量为 6,500 kg。
  5. 安全校核： 货物重量4,000kg < 额定起重量6,500kg。安全，可以作业。
  6. 操作要点： 即使安全余量充足，也应平稳操作，避免急起急停。

案例二：安装楼顶空调外机（幅度、高度是限制因素）

• 工况描述： 在一栋3层楼（楼高约10米）旁作业，需要将一台重 1.5吨（1500kg） 的空调外机吊到楼顶。吊车需要停在离墙边约 8米 的地方，以避免碰到障碍物。
• 应用性能表：
  1. 计算所需幅度和臂长：
     • 工作幅度（R）： 至少为8米（到墙边）+ 空调机到楼边的距离（假设2米）= 10米。我们取 11米 作为安全余量。
     • 所需臂长（L）： 需要用勾股定理估算。楼高10米，吊臂需高出楼顶一定安全高度（假设2米），即吊钩垂直高度需12米。幅度11米。所需臂长 L ≥ √(11² + 12²) ≈ 16.3米。但SQ12SK3Q最大臂长为11.8米，无法满足此次吊装要求。
  2. **
