好的，非常乐意为您详细解析徐工QY100K5C全地面起重机在不同工况下起重性能表的应用案例。
核心要点： 起重性能表是吊车操作的“生命线”，它精确规定了在特定工况下（主要是支腿跨距、臂长、工作幅度）起重机能够安全吊起的最大重量。任何操作都必须在性能表规定的范围内进行。

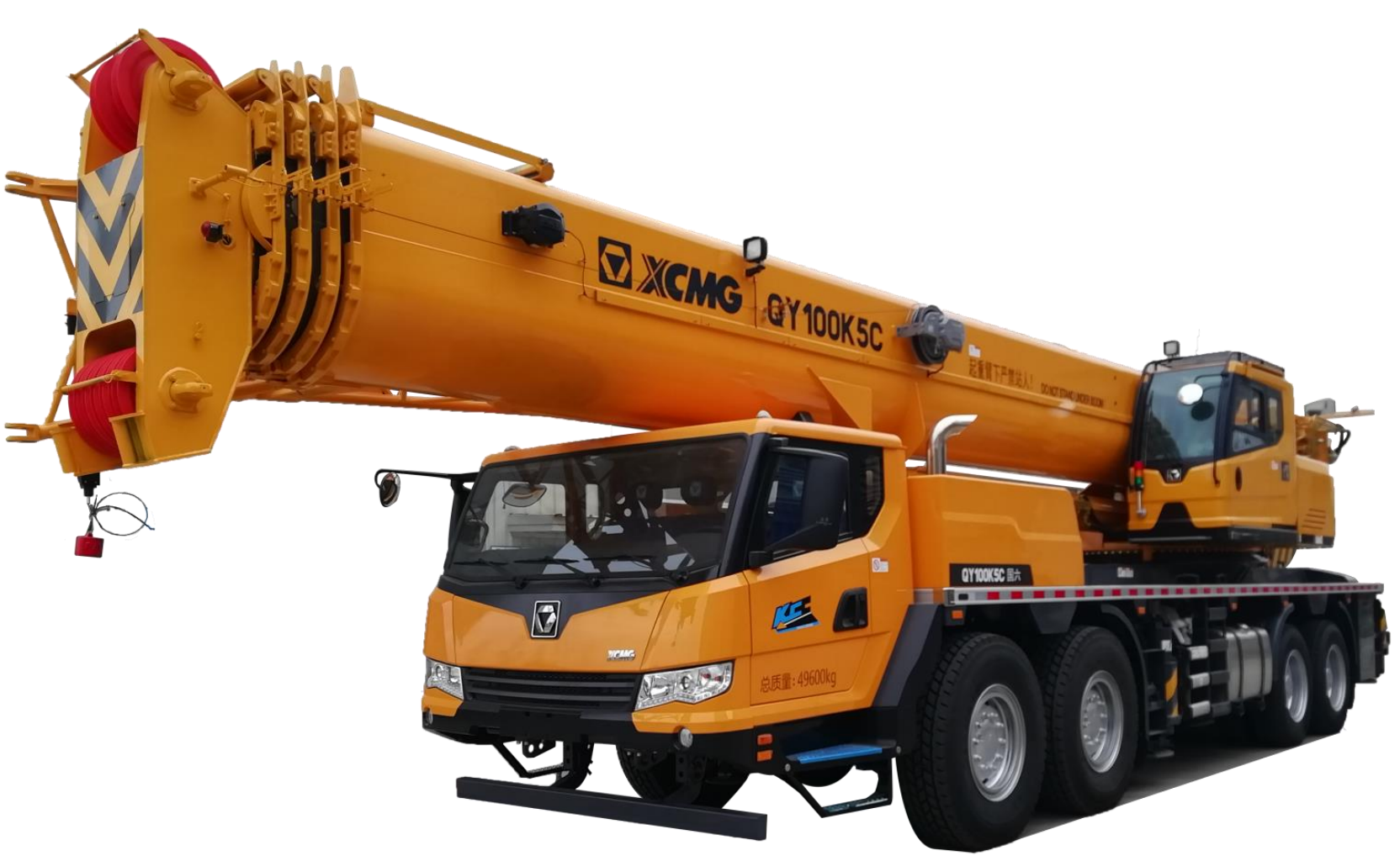

徐工QY100K5C是一款100吨级的5桥全地面起重机，其性能表非常复杂，通常分为几个主要部分：
- 主臂工况表： 使用基本臂（最长可能达13米左右）和不同节数臂长组合时的性能。
- 副臂工况表： 安装副臂后，用于更高、更远作业的性能。
- 塔式副臂工况表： 安装塔式副臂，用于极限高度作业的性能。
- 固定支腿工况和全轮转向/弹性支腿工况： 支腿完全伸出（稳定性最好）和未完全伸出（灵活性高，但起重能力大幅降低）的性能差异巨大。
下面我们通过几个典型的实际案例来演示如何应用这些性能表。
案例一：风电设备安装（主臂工况 + 固定支腿）
场景： 在风电场安装风力发电机的机舱（重量约70吨），作业半径（工作幅度）为14米。
应用步骤：
- 确定工况： 这是典型的重型构件吊装，要求最高的稳定性。因此，必须选择固定支腿工况（即支腿全伸）。
- 查阅性能表： 找到QY100K5C在“固定支腿、主臂”工况下的性能表。
- 匹配参数：
- 臂长： 机舱安装高度较高，假设需要臂长40米。
- 工作幅度： 给定的作业半径为14米。
- 查找额定起重量： 在性能表中，找到“臂长40米”这一列，向下找到“工作幅度14米”这一行，交叉点的数值即为该工况下的最大允许起重量。假设查表结果为 78吨。
- 安全校核与决策：
- 吊物重量： 机舱重70吨。
- 吊具重量： 专用吊具约2吨。
- 总吊重： 70吨 + 2吨 = 72吨。
- 对比： 72吨 < 78吨（额定起重量），满足要求。
- 安全余量： (78 - 72) / 78 ≈ 7.7%，这是一个相对紧张但仍在允许范围内的作业。操作时需要极其平稳，并考虑风载等动态因素。
结论： 在此工况下，QY100K5C可以安全完成此项吊装任务。
案例二：厂房内设备移位（小幅度、重载荷）
场景： 在工厂车间内，将一台大型压力机（重85吨）移动10米。车间空间狭窄，支腿无法完全伸出。
应用步骤：
- 确定工况： 空间受限，支腿只能部分伸出。此时必须查阅 “全轮转向/弹性支腿” 工况的性能表。警告：此工况下起重能力会急剧下降！
- 查阅性能表： 找到对应的“弹性支腿”性能表。
- 匹配参数：
- 臂长： 作业距离短，使用最短的主臂（约13米）。
- 工作幅度： 需要在设备正上方起吊，幅度尽量小，假设为5米。
- 查找额定起重量： 在“臂长13米”列，“工作幅度5米”行，查表。假设结果为 45吨。
- 安全校核与决策：
- 总吊重： 85吨（设备）+ 1吨（吊具）≈ 86吨。
- 对比： 86吨 >> 45吨（额定起重量），严重超载！绝对禁止操作！
- 解决方案：
- 方案A（首选）： 想办法清理场地，使支腿能够全伸，切换到“固定支腿”工况。在固定支腿、臂长13米、幅度5米下，额定起重量可能接近100吨（甚至超过，但不得超过额定起重量100吨），足以安全吊装。
- 方案B： 使用更大吨位的起重机，或采用多台起重机抬吊。
**
