好的，我们来详细解析一下徐工MSQS157-4（SQS157K）在不同工况下起重性能表的应用案例。

首先，需要明确几个关键点：

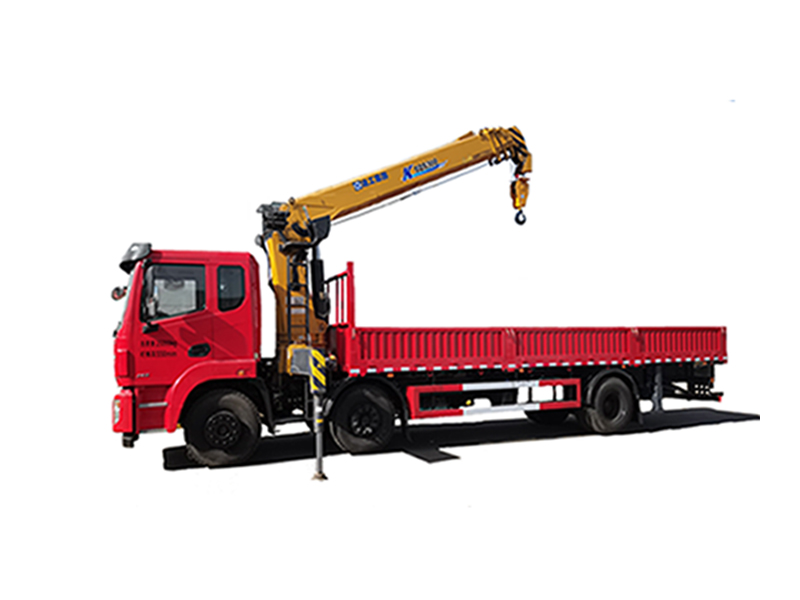

1. 车型定位：MSQS157-4（SQS157K）是一款15吨级的汽车起重机，以其灵活性、转场速度快和性价比高而著称，广泛应用于城市建设、设备安装、物流装卸等场景。
2. 性能表的核心：起重性能表不是一成不变的，它严格取决于三个核心参数：工作幅度、吊臂长度、配重状态。任何操作都必须以驾驶室内张贴的官方《起重性能表》为准。
3. 安全前提：所有应用都必须遵守安全规程，包括支腿必须全伸、地面坚实、风速限制、严禁超载等。

---

理解性能表的构成

徐工SQS157K的性能表通常会分为几个部分：

• 主臂工况：使用基本臂（约9.2米）到全伸臂（约21.5米）的性能。
• 副臂工况（可选）：安装副臂后，用于更高但重量很轻的作业。
• 不同配重：可能区分了带行驶状态小配重和额外后置配重的情况。

性能表是一个矩阵，横轴是工作幅度（米），纵轴是吊臂长度（米），交叉点就是该条件下的额定起重量（吨）。

---

应用案例解析

下面我们通过几个典型的实际工作场景来说明如何查询和应用性能表。

案例一：近距离重物搬运（如设备就位、钢筋吊装）

• 场景描述：在厂房内或建筑工地，需要将一台重约10吨的设备吊起并移动5米远。作业空间开阔，支腿可以全伸。
• 工况分析与性能表查询：
  1. 目标：安全吊起10吨。
  2. 策略：为了吊最重的物体，应使用最短的吊臂和最小的幅度。
  3. 查询：
     • 查看《主臂工况，带后配重》性能表。
     • 找到基本臂长度（例如9.2米这一行）。
     • 找到最小工作幅度（例如3米这一列）。
     • 交叉点数值可能就是15吨左右（请以实际性能表为准）。
  4. 应用决策：
     • 结论：在3米幅度、9.2米臂长下，额定起重量为15吨 > 10吨（设备重量），安全。
     • 操作要点：将起重机尽可能靠近设备停放，确保实际作业幅度在3-4米以内。吊装前务必进行试吊，检查稳定性。

案例二：中远距离、一定高度的作业（如楼板预制件吊装）

• 场景描述：在6层楼（约18米高）的施工现场，需要将一块重约3吨的预制楼板吊装到指定位置。起重机中心到安装点的水平距离约为12米。
• 工况分析与性能表查询：
  1. 目标：在18米高度、12米幅度下安全吊起3吨。
  2. 策略：吊臂需要伸出足够长以到达高度，同时幅度较大，必须仔细核对性能。
  3. 查询：
     • 首先计算所需最小吊臂长度。吊臂顶端需要高于18米，考虑吊索具高度，可能需要20米以上的臂长。SQS157K全伸主臂约21.5米，勉强够用（需注意角度）。
     • 查看《主臂工况》性能表，找到臂长21.5米这一行。
     • 找到幅度12米这一列。
     • 交叉点数值可能为3.2吨左右（请以实际性能表为准）。
  4. 应用决策：
     • 结论：额定起重量3.2吨 > 3吨（楼板重量），理论上可行，但处于临界状态。
     • 风险与操作要点：
       • 严禁超载：这是安全红线。
       • 考虑风载：高空作业风力较大，会显著影响起重能力，必须减小额定起重量或停止作业。
       • 考虑吊具重量：3.2吨的限额必须减去吊钩、索具的重量。
       • 动作平稳：必须缓慢、平稳操作，避免大幅摆动。
       • 建议：如果条件允许，应尽量减小工作幅度（比如移动到离楼更近的位置），或者选择起重能力更强的车型（如25吨起重机）
