吊车参数应用
好的，我们来详细解析一下徐工KSQZ68.1这款伸缩臂随车起重运输车在不同工况下，如何应用其起重性能表来确保作业安全与高效。
首先，我们需要明确一个核心概念：起重性能表是吊车安全操作的“生命线”，绝对不能凭经验估算。

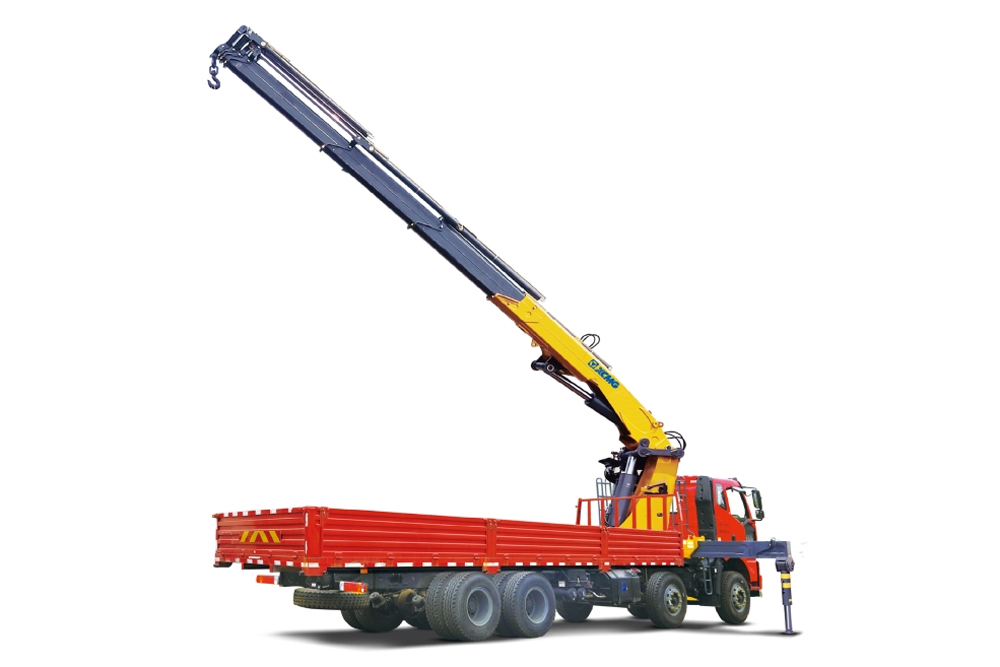

徐工KSQZ68.1 简介
- 型号含义： KSQZ代表“凯驰随车起重运输车”，68.1代表该起重机最大额定起重量为6.8吨，属于中小吨位随车吊。
- 主要特点： 通常安装在卡车底盘上，集起重与运输于一体，机动灵活，适用于多种场合。
- 关键参数： 其起重能力主要受三个因素影响：工作幅度、臂长、支腿状态。性能表就是这三者组合下的能力体现。
起重性能表的核心解读
性能表通常是一个多维表格，纵轴是工作幅度（吊臂伸出的水平距离），横轴是臂长，表格中的数据就是在特定臂长和幅度下，起重机在最佳支腿工况下的最大安全起重量。
应用性能表前必须明确的要点：
- 支腿全伸： 性能表数据通常基于支腿完全伸出、支撑在坚实地面上的工况。如果支腿未全伸或地面松软，实际起重能力会大幅下降，必须参考性能表中的“非支腿工况”或相应修正系数。
- 吊钩重量： 性能表中的起重量通常指吊钩及索具以下的净重。计算时，必须将吊钩和索具的重量计算在内。
- 严禁超载： 任何情况下都不允许超过性能表规定的数值。
不同工况下的应用案例
以下是几个典型的作业场景，演示如何查询和应用性能表。
案例一：近距离、重物搬运（如装卸预制板）
- 工况描述： 将一块重4吨的混凝土预制板从卡车上吊卸到旁边5米远的地面上。
- 应用步骤：
- 确定关键参数：
- 工作幅度： 货物离车体约5米。
- 臂长： 由于距离很近，使用基本臂（最短臂）即可，假设基本臂长为5.5米。
- 支腿状态： 必须全伸支腿，确保地面坚实。
- 查询性能表：
- 找到“臂长5.5米”这一列。
- 向下找到“工作幅度5米”这一行。
- 交叉点的数据，假设为 6.0吨。
- 安全判断：
- 货物重量4吨 < 额定起重量6.0吨。
- 结论： 作业安全，可以执行。但需注意，4吨已占额定能力的66%，操作需平稳，避免急停急启。
- 确定关键参数：
案例二：中距离、安装作业（如安装空调外机）
- 工况描述： 需要将一台重0.8吨的大型中央空调外机吊装到6层楼高（约18米）的阳台，吊车中心离建筑物约10米。
- 应用步骤：
- 确定关键参数：
- 工作幅度： 10米。
- 臂长： 需要覆盖高度和水平距离。臂长至少需要 > √(10² + 18²) ≈ 20.6米。因此需要伸出大部分臂长，假设使用22米臂长。
- 支腿状态： 全伸支腿。
- 查询性能表：
- 找到“臂长22米”这一列。
- 找到“工作幅度10米”这一行。
- 交叉点的数据，假设为 1.5吨。
- 安全判断：
- 货物重量0.8吨 < 额定起重量1.5吨。
- 结论： 作业安全。此工况下，虽然幅度和臂长都较大，但货物重量远小于额定值，有充足的安全余量。但需特别注意高空作业的风载和稳定性，动作要格外缓慢精准。
- 确定关键参数：
案例三：极限工况、狭窄空间作业（如厂房内设备移位）
- 工况描述： 在厂房内移动一台重1.2吨的机器。由于空间限制，吊车只能单侧支腿作业（即“不平腿”工况），工作幅度为8米，需要使用18米臂长。
