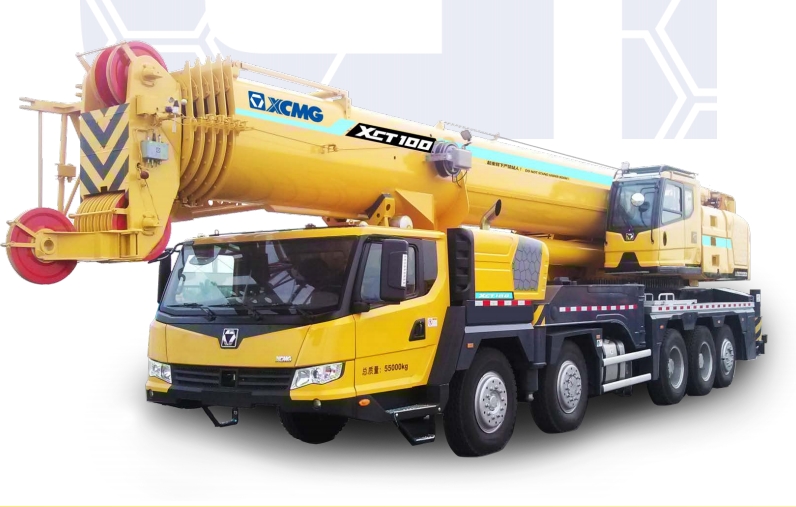

好的，我们来详细解析一下徐工XCT100(G1)汽车起重机在不同工况下，如何应用其《起重性能表》进行实际作业。这对于确保吊装安全、高效至关重要。

第一步：理解性能表的核心要素

在查看任何案例前，必须明白性能表上的几个关键参数：

1. 工作幅度（R）： 吊臂回转中心到吊钩垂直线的水平距离。这是决定起重能力的首要因素。
2. 额定起重量（Q）： 在该工作幅度下，起重机允许安全起吊的最大重量。
3. 臂长（L）： 主臂伸出的长度。
4. 支腿工况： 这是性能表的基础。XCT100(G1)主要有两种：
   • 全伸支腿（全支腿）： 所有支腿完全伸出，提供最大的稳定性，对应性能表上最高的起重能力。
   • 半伸支腿（半支腿）： 支腿部分伸出，用于空间受限的场地，但起重能力会大幅降低。
5. 配重： 性能表通常基于最大配重（如39吨）给出。如果不挂配重或使用部分配重，起重能力会显著下降，需要查阅专门的“不挂配重性能表”。

核心原则： 工作幅度越大，或臂长越长，额定起重量越小。

---

第二步：实际应用案例解析

假设我们手头有一份XCT100(G1)在全伸支腿、39吨配重下的主臂起重性能表（部分数据，仅为示例）：

臂长 (米)	工作幅度 (米)	3	10	14	18	22	26	...	40
10.4	起重量 (吨)	100	56.5	-	-	-	-	-	-
17.6	起重量 (吨)	-	56.0	38.5	27.0	-	-	-	-
24.8	起重量 (吨)	-	-	38.0	26.7	19.5	15.2	-	-
32.0	起重量 (吨)	-	-	-	26.2	19.2	15.0	...	5.5
39.2	起重量 (吨)	-	-	-	-	18.7	14.7	...	5.3

案例一：厂房内设备安装（精确计算，空间受限）

• 任务： 将一台重18吨的设备吊装到厂房内指定位置。
• 现场条件： 厂房高度有限，设备需要跨越障碍物，就位时吊钩最大垂直高度需达到15米。起重机可以全伸支腿。
• 应用过程：
  1. 确定臂长： 需要15米高度，加上吊索具和设备本身高度，考虑吊臂角度，初步选择17.6米臂长可以满足要求。
  2. 估算工作幅度： 设备放置点离起重机回转中心有一定距离，估计最大工作幅度在16米左右。
  3. 查表： 找到臂长17.6米这一行，查看工作幅度18米对应的额定起重量为 27.0吨。
  4. 安全校核：
     • 设备重量（18吨）+ 吊钩、索具重量（约0.5吨）= 总吊重 ≈ 18.5吨。
     • 额定起重量（27.0吨） > 总吊重（18.5吨），满足要求。
     • 安全余量： 27.0 - 18.5 = 8.5吨，余量充足，作业安全。
  5. 实际操作： 司机在操作时，会通过力矩限制器实时监控，确保实际工作幅度不超过18米，起重量不超过27吨。

案例二：路边广告牌吊装（考虑幅度和臂长）

• 任务： 在路边更换一个重4吨的广告牌。
• 现场条件： 起重机需要停在路面上，广告牌在绿化带另一侧，吊装时吊钩需要伸出的水平距离
