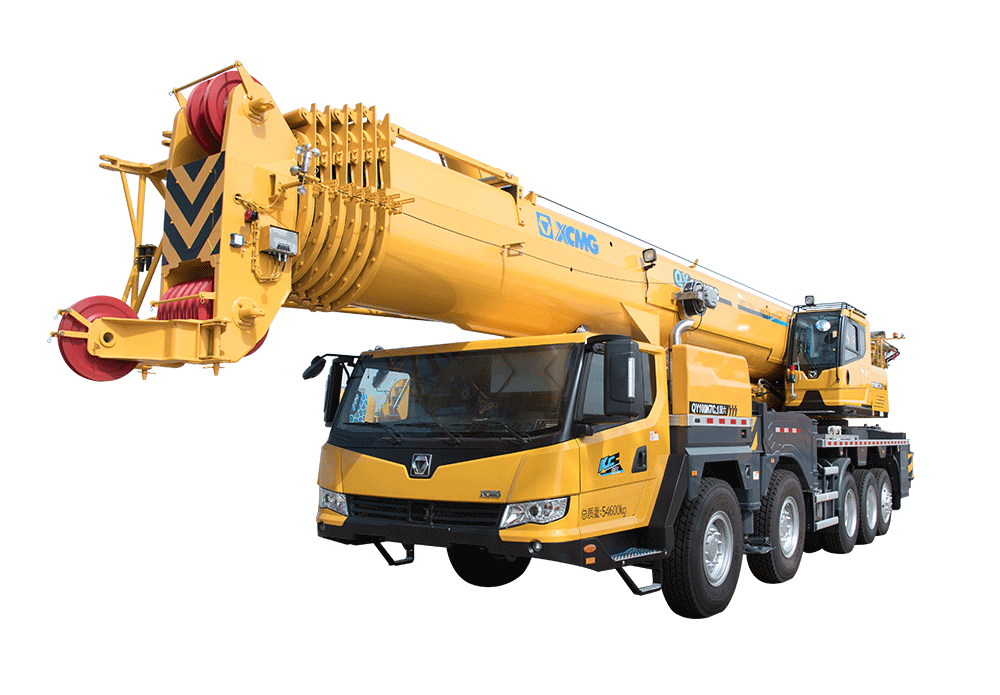

徐工QY100K7C_1汽车吊性能参数表、吊车吊臂计算工况表
吊车参数应用
好的，我们来详细解析一下徐工QY100K7C_1（100吨级）汽车起重机在不同工况下起重性能表的应用案例。
首先，需要明确一个核心理念：起重性能表是吊装作业的生命线，任何操作前都必须严格查阅，绝不可凭经验估算。
徐工QY100K7C_1的起重性能表会根据不同的工况配置分为几个主要部分，最常见的是：
- 主臂工况：使用基本臂到全伸主臂进行吊装。
- 副臂工况：在主臂全伸或部分伸出后，再接上副臂，用于需要更高起升高度的场合。
- 固定副臂工况：副臂与主臂成一定夹角固定，用于特定的高、远作业。
下面我们通过几个典型的实际案例来说明如何应用性能表。
案例一：厂房内设备安装（主臂工况 - 关注作业半径和臂长）
场景描述： 需要在一個新建厂房内安装一台重35吨的设备。设备需要被吊起并放置到基础上。厂房高度为18米，设备基础距离吊车停放位置中心约12米。
应用步骤：
确定关键参数：
- 吊装重量 (Load)： 35吨（需包含吊钩、索具重量，假设为1吨，因此总重按36吨计算）。
- 作业半径 (Radius)： 12米。
- 起升高度 (Height)： 设备高度+索具高度+安全余量。设备高2米，需要吊到基础上，基础高0.5米，因此起升高度需大于18米（厂房高）- 2米（设备高）+ 0.5米（基础高）≈ 16.5米，考虑安全余量，需要臂尖能达到约18米的高度。
查阅性能表（主臂工况）：
- 找到QY100K7C_1的主臂起重性能表。性能表通常是一个矩阵，纵轴是臂长，横轴是作业半径，交叉点是该工况下的额定起重量。
- 第一步，确定所需臂长： 在12米半径下，臂长需要多长才能达到18米起升高度？这需要结合起重机的几何尺寸（性能表附近通常会提供起升高度曲线图）。简单估算：半径12米时，臂长至少需要 √(12² + 18²) ≈ 21.6米。因此，我们需要选择比21.6米长的臂长，比如24.2米（可能是该起重机的一个标准臂长组合）。
- 第二步，核对起重量： 在性能表上，找到“臂长24.2米”这一行，然后横向找到“半径12米”这一列，查看交叉点的额定起重量。假设查表结果为 38吨。
判断与决策：
- 安全性评估： 我们的吊装总重为36吨，性能表允许的额定起重量为38吨。36吨 < 38吨，在安全范围内。
- 决策： 可以使用QY100K7C_1，主臂伸至24.2米，在12米作业半径下执行此次吊装。但必须注意，38吨非常接近36吨，安全余量不大，需要确保地面坚实平整，风速良好，操作平稳。
案例二：高层建筑楼顶安装冷却塔（副臂工况 - 关注起升高度）
场景描述： 需要在80米高的楼顶安装一台重8吨的冷却塔。现场条件允许起重机在距离大楼15米处停放。
应用步骤：
确定关键参数：
- 吊装重量： 8吨（含索具）。
- 作业半径： 15米（但实际需要考虑冷却塔要越过女儿墙，可能需要更大的半径）。
- 起升高度： 80米（楼高）+ 冷却塔本身高度（假设3米）+ 安全余量 ≈ 85米。
查阅性能表：
- 第一步，主臂能力评估： QY100K7C_1全伸主臂（假设最长44米）在15米半径下的起升高度远远达不到85米。因此，必须使用副臂。
- 第二步，查阅副臂性能表： 副臂性能表会更复杂，它会指明主臂需要全伸或伸到某个长度，然后安装多长的副臂（如9.5米、15.5米），以及副臂的安装角度。
