好的，我们来详细解析一下徐工QY100K6C_1起重机在不同工况下起重性能表的应用案例。

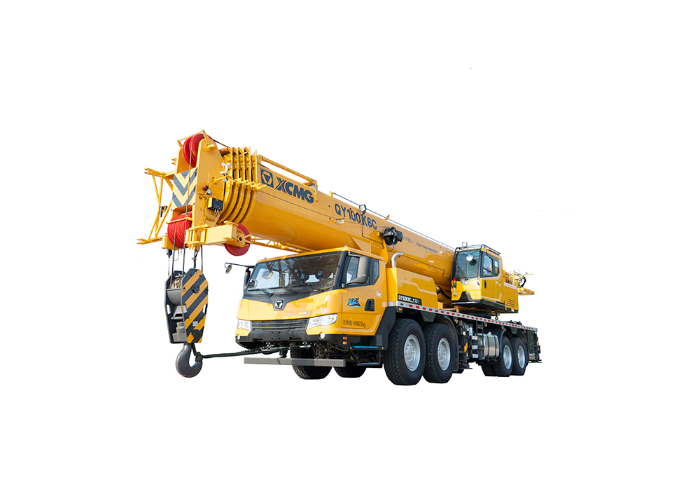

首先，需要明确一个核心概念：起重性能表是起重机安全作业的生命线，绝对不能凭经验估算。 QY100K6C_1作为一款100吨级的全地面起重机，其性能强大，工况复杂，正确应用性能表至关重要。

一、 理解性能表的关键参数

在查看具体案例前，必须先读懂性能表的几个关键维度：

1. 工况（配置）： 这是性能表的基础。QY100K6C_1主要有：

   • 主臂工况： 使用基本臂（最长臂）或不同长度的主臂单独工作。
   • 副臂工况： 在主臂末端安装副臂，以增加起升高度，但会大幅降低起重能力。
   • 支腿模式： 全伸支腿（最稳定，能力最强）或半伸支腿（在狭窄场地使用，能力受限）。
   • 配重状态： 是否安装全部配重（如39吨配重），或部分配重，这对起重能力影响巨大。

2. 工作幅度（半径）： 吊钩中心到起重机回转中心的水平距离。这是决定吊重能力的首要因素。 幅度越大，起重能力越小。

3. 臂长： 起重机主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。

4. 额定起重量： 在特定工况、臂长和幅度下，允许起吊的最大重量。这个数值已经包含了动载系数和安全系数。

---

二、 应用案例解析

假设我们手头有一份QY100K6C_1的性能表（以下是模拟数据，具体操作请务必查阅随车《起重性能表》）。

案例一：厂房钢结构吊装（主臂工况，全配重，全支腿）

• 场景描述： 在开阔的工地吊装一段重28吨的钢梁，需要将钢梁安装到离地面20米高，离起重机中心14米远的位置。
• 应用步骤：
  1. 确定工况： 场地开阔，使用全伸支腿，安装全部39吨配重。这是最理想的工况。
  2. 确定幅度和臂长：
     • 幅度：已知为 14米。
     • 所需臂长：不仅要考虑高度，还要考虑吊索具和钢梁本身的高度。假设吊钩和索具高约3米，钢梁高1米。那么所需最小臂长 ≈ √(幅度² + 高度²) = √(14² + (20+3+1)²) ≈ √(196 + 576) ≈ √772 ≈ 27.8米。为安全起见，我们选择 28米 臂长。
  3. 查性能表：
     • 找到 “主臂工况，全配重，全支腿” 的性能表。
     • 在“臂长”列找到 28米。
     • 在“幅度”行找到 14米。
     • 交叉点对应的数值，即为该条件下的额定起重量。假设查表结果为 32吨。
  4. 安全判定：
     • 构件重量 28吨 < 额定起重量 32吨。
     • 结论： 作业方案安全可行。但还需注意风速、地基等环境因素。

案例二：在狭窄街道更换冷却塔（主臂工况，半支腿，部分配重）

• 场景描述： 在市区狭窄街道更换一台重15吨的冷却塔。由于街道宽度限制，起重机只能半伸支腿，且为减轻对路面的压力，只安装了20吨配重。作业幅度为10米，需要臂长22米。
• 应用步骤：
  1. 确定工况： 半支腿，20吨配重。特别注意： 必须使用对应“半支腿”和“部分配重”的专用性能表，绝不可使用“全支腿/全配重”的性能表！
  2. 查性能表：
     • 找到 “主臂工况，20吨配重，半支腿” 的性能表。
     • 找到 臂长22米 和 幅度10米 的交叉点。假设查表结果为 18吨。
  3. 安全判定：
     • 设备重量 15吨 < 额定
