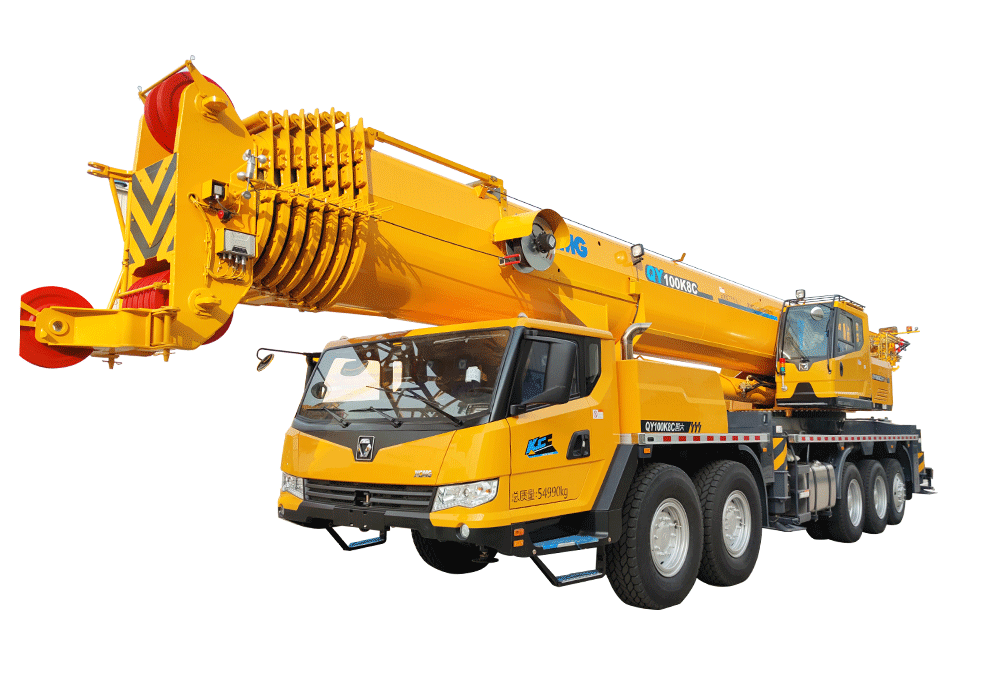

好的，徐工QY100K8C是一款非常经典的100吨级全地面起重机，其起重性能表是驾驶员和安全员在现场作业时必须严格遵守的“法律”。下面我将通过几个不同工况下的具体应用案例，来详细说明如何正确查阅和应用QY100K8C的起重性能表。
首先，理解性能表的核心要素
在查看案例前，必须明确性能表的几个关键参数：
- 工况（配置）： QY100K8C有多种工况，如主臂工况、副臂工况、超起工况等。不同的工况对应完全不同的性能表。
- 工作幅度（半径）： 吊臂回转中心到吊钩垂直线的水平距离。这是决定起重能力的首要因素。
- 臂长： 起重机主臂伸出的长度。在相同幅度下，臂长越长，起重能力越低。
- 额定起重量： 性能表中对应特定幅度和臂长下的最大允许起吊重量。实际起重量必须小于或等于此值。
- 配重： 起重机后方配置的重量。QY100K8C通常有基本配重和可选配重，使用全部配重能获得最佳性能。
- 支腿状态： 全伸支腿（性能最佳）或半伸支腿（性能会降低）。
核心原则： 每次吊装前，都必须根据当前的起重机配置（工况、臂长、配重） 和吊装需求（幅度、货物重量），查询正确的性能表，并留有安全余量。
应用案例
我们假设以下场景均使用全伸支腿、全部配重的主臂工况。
案例一：常规厂房钢结构吊装（主臂工况）
- 任务： 将一根重28吨的钢梁吊装到离起重机中心14米远的位置，安装高度需要主臂长度约30米。
- 应用步骤：
- 确定参数： 已知起重量 = 28t，工作幅度 ≈ 14m，所需臂长 ≈ 30m。
- 查阅性能表： 找到QY100K8C的主臂起重性能表（通常以臂长为行，幅度为列）。
- 交叉查询：
- 找到 “臂长30米” 这一行。
- 在这一行中，横向找到 “幅度14米” 对应的这一列。
- 查看交叉点的数值。我们假设查表结果为：额定起重量 = 32吨。
- 安全校验：
- 货物重量（28t）< 额定起重量（32t）。
- 安全余量 = (32 - 28) / 32 ≈ 12.5%，这是一个比较合理的余量。
- 决策： 吊装方案可行。但需注意，如果现场地面松软或有风，需要进一步降低额定起重量（通常按75%-85%计算），此时28t可能就接近极限，需要格外谨慎。
案例二：近距离重物吊装（考验最大起重量）
- 任务： 在工地近距离吊装一个重85吨的大型设备模块，幅度控制在6米以内。
- 应用步骤：
- 确定参数： 起重量 = 85t，工作幅度 ≤ 6m。由于幅度很小，可以使用较短的臂长，例如15米。
- 查阅性能表： 再次查阅主臂性能表。
- 交叉查询：
- 找到 “臂长15米” 这一行（或更短臂长的行）。
- 在幅度 “5米” 或 “6米” 列下查找对应的额定起重量。假设在幅度6米、臂长15米时，额定起重量为 90吨。
- 安全校验：
- 货物重量（85t）< 额定起重量（90t）。
- 安全余量 = (90 - 85) / 90 ≈ 5.6%。这个余量非常小！
- 决策与风险控制：
- 方案理论上可行，但风险极高。
- 必须采取的措施：
- 精确称重： 确保设备重量绝不超过85t。
- 检查地面： 必须确保地面坚实平整，能承受巨大的支腿压力。
- 平稳操作： 严禁回转
