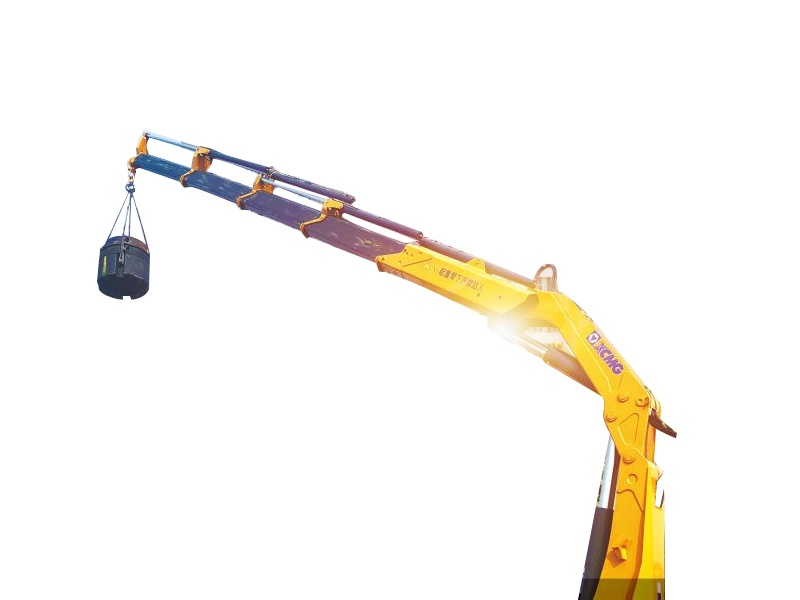

好的，我们来详细解析一下徐工GSQZ450.4（通常指450吨全地面起重机）在不同工况下起重性能表的应用案例。
首先，需要明确一个核心概念：起重性能表是起重机安全作业的生命线，绝对不能凭经验估算。 性能表上的每一个数据都考虑了整机稳定性、结构强度等多种安全因素。
徐工GSQZ450.4作为一款大吨位全地面起重机，其性能表非常复杂，通常包含以下几个关键变量：
- 主臂工况： 仅使用主臂起重。
- 塔式副臂工况： 安装塔式副臂，用于超高、幅度大的吊装。
- 固定副臂工况： 安装固定副臂，用于增加起升高度。
- 超起装置： 是否使用超起装置（增加配重、展开超起支腿），这是大吨位吊车提升起重能力的关键配置。
- 配重： 使用的配重吨数。
- 支腿模式： 全支腿伸出的跨度。
应用性能表的核心步骤：
- 确定工况： 根据现场任务选择正确的工况（主臂、副臂等）。
- 确认配置： 确定超起是否使用、配重多少、支腿模式。
- 查找交汇点： 在性能表中，以 工作幅度（米） 和 臂长（米） 为坐标，找到对应的最大额定起重量。
- 对比与修正： 将查到的额定起重量与待吊设备重量（包括吊钩、索具等所有重量）对比，必须留有安全余量。同时，要考虑风载、地基情况等环境因素。
应用案例分析
假设我们需要吊装一台重达 90吨 的风电设备机舱，安装高度为 110米。
案例一：主臂工况（不适用本例，但用于对比说明）
- 任务： 吊装一个重40吨的化工罐，安装高度30米，工作幅度16米。
- 应用过程：
- 工况选择： 高度不高，使用主臂工况即可。
- 配置确认： 使用全部配重，全支腿伸展。
- 查表： 在GSQZ450.4的“主臂起重性能表”中，找到“臂长”约为40米（考虑吊钩高度等，需略高于30米），在“工作幅度”16米这一列交叉点查找。
- 结果： 假设查表得到额定起重量为 120吨。
- 安全校核： 设备重量40吨 + 吊具约5吨 = 45吨。45吨 < 120吨 * 75%（通常安全规范要求负载率不超过75%-85%，此处按75%算） = 90吨。结论：安全，可以作业。
案例二：塔式副臂工况（风电吊装典型应用）
- 任务： 吊装90吨的风电机舱，安装高度110米。
- 应用过程：
- 工况选择： 高度超过110米，必须使用塔式副臂工况。
- 配置确认： 这是重型吊装，必须使用超起装置，并挂接全部配重，确保支腿全伸。
- 查表： 使用“塔式副臂起重性能表”。我们需要确定主臂长度、塔副臂长度和角度。
- 假设工况配置为：主臂60米 + 塔式副臂54米，塔副臂角度85°（接近垂直）。
- 实际吊装高度 ≈ 主臂仰角带来的高度 + 塔副臂长度 * sin(角度) ≈ 50米 + 54米 * 0.99 ≈ 104米。这个高度接近110米，可能需要调整臂长组合，例如主臂66米 + 塔副臂54米。我们以60+54米为例。
- 工作幅度是关键。 塔式工况下，工作幅度通常较大。假设机舱需要就位的幅度为20米。
- 结果： 在性能表中，找到“主臂60米，塔副臂54米，85°”对应的列，在“工作幅度”20米这一行查找额定起重量。假设查表结果为 105吨。
- 安全校核：
- 吊装总重量：机舱90吨 + 专用吊具约10吨 = 100吨。
- 额定起
