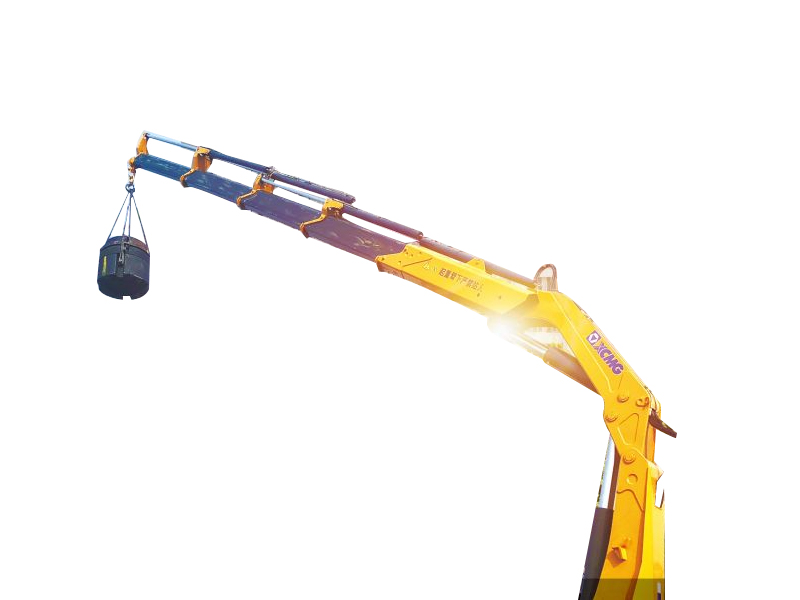

好的，我们来详细探讨一下徐工GSQZ400.4（通常指400吨全地面起重机）在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：起重性能表是起重机安全作业的生命线，它不是一成不变的，而是随工况变化而动态调整的。

徐工GSQZ400.4的起重性能表是一个复杂的多维表格，主要变量包括：

• 主臂长度
• 副臂长度和角度（如需要）
• 工作幅度（吊钩中心到回转中心的水平距离）
• 配重状态（全配重、部分配重或无配重）
• 支腿工况（全伸或半伸）

下面通过几个典型的实际应用案例，来说明如何查询和应用性能表。

---

案例一：风电设备吊装（典型的大吨位、大半径作业）

场景描述： 在某风电场，需要吊装一台风力发电机的机舱，重量为95吨。起重机需站在指定基础位置，机舱的安装高度（吊钩需达到的高度）约为90米。由于现场空间限制，起重机吊装时的幅度（工作半径）预计为28米。

应用性能表的步骤：

1. 确定基本工况：

   • 吊装物重量： 95吨
   • 工作幅度： 28米
   • 所需起升高度： 90米（这决定了需要多长的主臂）

2. 查询性能表（主臂工况）：

   • 首先，根据起升高度90米和幅度28米，计算所需的最小主臂长度。这需要用到几何关系（臂长² = 幅度² + 高度²），但性能表通常会直接给出不同臂长和幅度下的起升高度。我们会发现，单纯使用主臂可能无法满足要求，或者性能余量很小。
   • 查询 “主臂+副臂” 工况性能表。GSQQZ400.4通常配有桁架式副臂。
   • 选择一种常见的工况，例如：主臂60米 + 副臂48米（安装角15°）。
   • 在性能表中，找到“主臂60m，副臂48m@15°”这一栏，然后横向查看“工作幅度28m”对应的额定起重量。
   • 查询结果示例： 在该工况下，幅度28米时的额定起重量可能为 105吨。

3. 安全分析与决策：

   • 计算负荷率： (95吨 / 105吨) * 100% ≈ 90.5%。
   • 安全判断： 负荷率低于100%，理论上是可行的。但90.5%的负荷率已经非常高，属于高风险作业。必须考虑以下因素：
     • 重量误差： 机舱实际重量是否可能超过95吨？
     • 风载影响： 风电场风大，风载会显著减小起重能力。
     • 吊具重量： 必须将吊钩、索具等吊具的重量（例如5吨）计算在内，此时吊装总重为100吨，负荷率变为(100/105)*100%≈95.2%，风险更高。
   • 最终决策： 鉴于高负荷率和高风险环境，此方案处于临界状态。更安全的做法是：
     • 优化方案： 如果可能，尽量减小工作幅度，比如通过调整起重机站位，将幅度缩小到26米。查询性能表发现，幅度26米时额定起重量可能达到120吨，负荷率大幅降低，作业安全性显著提高。
     • 如果无法调整站位， 则必须制定极其严格的安全措施，如选择无风天气、使用精度更高的称重系统、并做好应急预案。

---

案例二：化工厂反应塔吊装（典型的重物、近距离作业）

场景描述： 在化工厂检修区，需要吊装一个重达150吨的反应塔。现场空间宽敞，起重机可以紧靠基础放置。反应塔就位高度较低，仅需15米。

应用性能表的步骤：

1. 确定基本工况：

   • 吊装物重量： 150吨
   • 工作幅度： 由于可以紧靠基础，预计幅度很小，例如 10米。
   • 所需起升高度： 15米（非常低）

2. 查询性能表：

   • 这种“大重量、小幅度”的工况通常使用较短的主臂即可满足。
   • 查询 “主臂” 工况性能表。选择 主臂24米 的工况。
