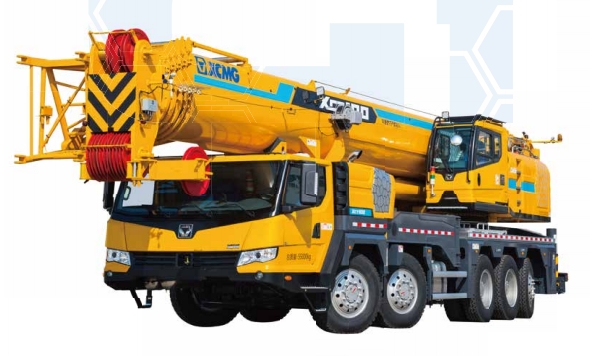

好的，徐工XCT100是一款非常经典的100吨级汽车起重机，其起重性能表是其安全高效作业的核心依据。不同工况下，性能表的应用侧重点完全不同。

下面我将通过几个典型的应用案例，详细说明如何在不同工况下查询和应用XCT100的起重性能表。

核心前提：理解性能表的关键参数

在分析案例前，必须先明确性能表的几个关键维度：

1. 工况：主要分主臂工况和副臂工况。主臂工况是最常用的。
2. 幅度：吊钩中心到起重机回转中心的水平距离。这是决定起重能力的首要因素。
3. 臂长：起重机主臂伸出的长度。幅度一定时，臂长越长，起重能力越低。
4. 配重：XCT100通常有基本配重和可选配重。性能表会明确标注对应的配重状态（如：全配重16.5吨）。
5. 支腿状态：全支腿（即打满支腿）是发挥最大性能的前提。性能表数据均基于全支腿工况。

---

应用案例一：城市立交桥预制梁板吊装（典型的主臂工况）

场景描述： 在城市建设中，需要将一块重35吨的预制钢筋混凝土梁板吊装到桥墩上。现场作业空间开阔，桥墩高度为10米。吊装时，起重机吊钩中心需要与桥墩保持约12米的水平距离（幅度）。

应用步骤：

1. 确定关键参数：

   • 吊装重量：35吨（必须包括吊钩、索具的重量，假设为1吨，所以总重按36吨计算）。
   • 所需幅度：12米。
   • 所需起升高度：10米（梁板高度）+ 索具高度（约3米）= 13米。根据13米起升高度反推所需最小臂长。

2. 查询性能表（主臂工况，全配重）：

   • 首先，找到幅度为12米的那一列。
   • 然后，从上往下看不同臂长对应的起重能力：
     • 臂长13.5米时，额定起重量可能为47吨。
     • 臂长18米时，额定起重量可能为40吨。
     • 臂长21.4米时，额定起重量可能为36.5吨。
   • 验证臂长：起升高度13米，考虑到吊钩滑轮组等因素，选择18米或21.4米的臂长均可满足高度要求。但21.4米臂长在12米幅度下的起重能力为36.5吨 > 36吨，是更经济安全的选择。

3. 决策与安全校核：

   • 最终方案：使用21.4米主臂，在12米幅度下进行吊装。
   • 安全余量：36.5吨（额定） - 36吨（实际） = 0.5吨。这个余量偏小，需要极其谨慎。操作时应缓慢起钩，确保平稳，严禁斜拉歪吊。
   • 注意：性能表中的数值是极限值，实际作业中通常要求使用重量不超过额定起重量的75%-90%（根据工况复杂性），因此这个方案是临界方案，需由经验丰富的司机和指挥人员执行。

---

应用案例二：厂房内设备安装（涉及回转半径限制）

场景描述： 需要将一个重15吨的大型设备吊装到厂房内指定位置。厂房内有障碍物，起重机不能正对设备基础中心，必须将起重臂回转一定角度。设备基础中心距离起重机回转中心约14米，但厂房净高限制了臂架起升的角度。

应用步骤：

1. 确定关键参数：

   • 吊装重量：15吨（含索具）。
   • 最大允许幅度：由于厂房高度限制，臂架不能抬得太高。假设通过计算，在臂长24米时，幅度必须大于16米才能避免臂架碰到屋顶。
   • 实际作业幅度：因此，作业幅度需要在16米至18米之间。

2. 查询性能表：

   • 找到臂长24米的那一行。
   • 查看不同幅度下的起重能力：
     • 幅度16米时，额定起重量可能为19吨。
     • 幅度18米时，额定起重量可能为16吨。
   • 结论：在16米幅度下，19吨 > 15吨，安全余量充足。即使在18
