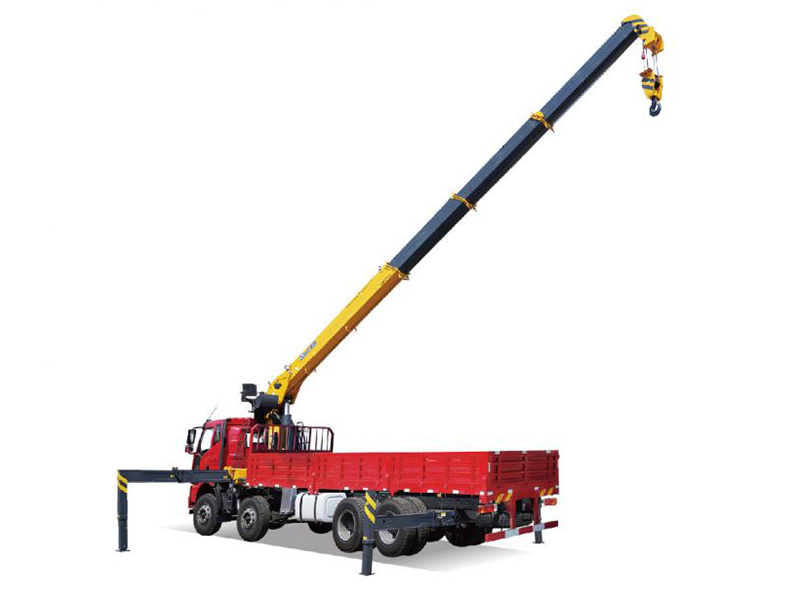

好的，我们来详细解析一下徐工GSQS125-4在不同工况下起重性能表的应用案例。
首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，它不是一成不变的，而是随着吊车工况的改变而动态变化的。
徐工GSQS125-4是一款125吨级的全地面起重机，其起重能力主要受以下四大因素影响：
- 幅度：吊臂回转中心到吊钩垂直线的水平距离。幅度越大，起重能力越小。
- 臂长：主臂伸出的长度。臂长越长，起重能力越小。
- 工况：即支腿的伸展状态和副臂的安装情况。
- 配重：车身后方安装的配重块重量。
GSQS125-4的常见工况包括：
- 主臂工况：仅使用主臂进行吊装。
- 副臂工况：在主臂末端安装副臂，以增加起升高度，但会大幅降低起重能力。
- 固定支腿/全伸支腿：支腿全部伸出（全伸）时稳定性最好，起重能力最大；部分伸出或使用固定支腿时，起重能力会受限。
应用案例解析
以下通过三个典型的实际场景来说明如何查询和应用性能表。
案例一：厂房内设备安装（主臂工况，全伸支腿）
- 场景描述：需要将一台重35吨的设备吊装到厂房内15米高的平台上。厂房内部空间宽敞，地面坚实。吊车可以停在设备正前方约8米的位置。
- 工况分析与性能表查询：
- 确定工况：厂房高度15米，无需副臂，使用主臂工况。地面条件好，使用全伸支腿，以获得最大起重能力。
- 确定关键参数：
- 吊装重量：35吨（需考虑吊钩、索具重量，假设总重为36吨）。
- 作业半径（幅度）：设备中心距离吊车回转中心约8米。
- 所需臂长：平台高15米，设备高度2米，吊钩索具高度约3米。为保证安全，臂长需使吊钩能超过17米的高度。通过几何计算（臂长² = 半径² + 高度²），大约需要18.5米以上的臂长。我们选择20米臂长。
- 查询性能表（模拟数据，请以实际手册为准）：
- 找到 “主臂工况 - 全伸支腿” 性能表。
- 在臂长20米这一行，查找幅度8米对应的额定起重量。
- 查询结果：假设表中显示额定起重量为 48吨。
- 安全决策：
- 比较：计划吊重36吨 < 额定起重量48吨。
- 安全余量：(48 - 36) / 48 ≈ 25%，余量充足。
- 结论：该工况下，吊装作业安全可行。操作时需缓慢起钩，密切观察，确保在8米幅度内完成作业。
案例二：高空风电部件维修（副臂工况，崎岖地形）
- 场景描述：在风电场维修一台风机，需要更换一个重8吨的齿轮箱部件。部件位于80米高空。现场地面有一定坡度，吊车支腿不能完全按理想状态伸展。
- 工况分析与性能表查询：
- 确定工况：80米高度必须使用副臂工况。由于地形限制，支腿可能无法全伸，需按照实际支腿伸展状态（可能是“半伸”或特定崎岖工况）来查表。本例假设按半伸支腿的副臂工况查询。
- 确定关键参数：
- 吊装重量：8吨（含索具，总重约8.5吨）。
- 作业半径：风机塔筒有一定距离，为保证安全，预计作业半径（幅度）为16米。
- 臂长组合：需要主臂+副臂的组合长度超过80米。例如，主臂伸到最长（假设40多米），再安装长长的副臂（30多米），总臂长超过80米。
- 查询性能表：
- 找到 “主臂+副臂工况 - 半伸支腿” 性能表。
- 找到总臂长80米左右，幅度16米对应的额定
