好的，我们来详细解析一下徐工GSQS100-4（SQS100A）全地面起重机在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：起重性能表是起重机安全作业的生命线，任何吊装作业前都必须严格查阅。 性能表上的数据受到吊臂长度、工作幅度、配重配置、支腿伸展情况以及是否使用副臂等多种因素的严格限制。

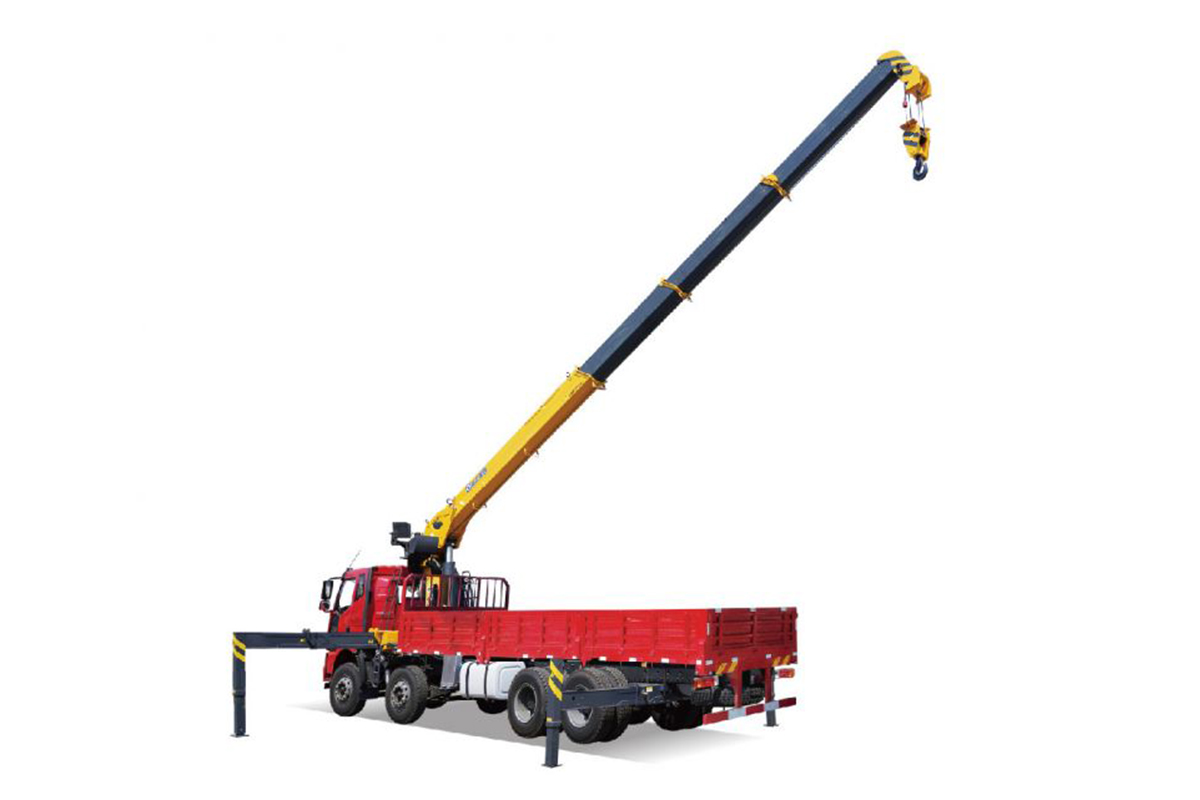

徐工GSQS100-4（SQS100A）是一款100吨级的全地面起重机，其起重性能表非常复杂，通常分为主臂工况、副臂工况、固定副臂工况等多个部分。

---

案例一：城市立交桥预制梁吊装（主臂工况应用）

场景描述： 某城市快速路项目，需要将一块重28吨的预制混凝土箱梁吊装到桥墩上。桥墩高度为12米。现场作业空间相对开阔，起重机可以设置在最佳位置。支腿全伸，使用全部配重。

应用性能表步骤：

1. 确定工况： 此任务使用主臂即可完成，无需副臂。因此，查阅《主臂起重性能表》。
2. 确定吊臂长度： 桥墩高12米，加上吊索具高度和梁本身的高度，以及必要的安全距离，吊臂需要将重物提升到约15-16米的高度。通过简单的三角函数计算，当工作幅度（吊机回转中心到吊点的水平距离）确定后，就能推算出所需臂长。假设工作幅度为10米，那么所需臂长 L ≥ √(10² + 16²) ≈ 18.9米。我们可以选择 20.7米 的臂长（这是性能表中一个标准臂长）。
3. 确定工作幅度： 根据现场情况，起重机中心到梁的落点水平距离为10米。所以，工作幅度（半径）为10米。
4. 查表与验证：
   • 在性能表中找到“臂长20.7米”这一列。
   • 向下找到“工作幅度10米”这一行。
   • 交叉点的数值即为该工况下的额定起重量。假设查表得到的数据为 35吨。
5. 安全判定：
   • 吊装物重量28吨 < 额定起重量35吨。
   • 符合安全要求，此吊装方案可行。
6. 额外考虑：
   • 净空安全： 确认20.7米臂长在10米幅度下的实际起升高度是否足够（性能表通常也提供高度数据）。
   • 吊索具重量： 28吨是梁重，必须加上吊钩、钢丝绳等吊索具的重量（例如1.5吨），所以总吊重为29.5吨，依然小于35吨，安全。

---

案例二：厂房内设备安装（副臂工况应用）

场景描述： 在某化工厂改造项目中，需要将一台重8吨的反应器安装到厂房屋顶的指定位置。厂房内部有行车，但高度不足，且设备需要越过屋顶结构。反应器安装高度距地面25米。由于厂房内空间受限，起重机需要停在较远的位置，预计工作幅度为20米。

应用性能表步骤：

1. 确定工况： 主臂高度可能不够或幅度太大导致起重能力急剧下降，必须使用主臂+副臂工况。
2. 确定臂长组合： 主臂长度选择性能表中常用的一个长度，例如 31.8米。副臂长度根据安装高度选择，例如 17米 的副臂。总臂长约为31.8m + 17m = 48.8m（实际为铰点连接，有效高度略低，但性能表已考虑）。
3. 确定工作幅度和副臂角度： 工作幅度为20米。副臂有多个安装角度（如0°， 15°， 30°），角度越小，作业半径越大，但起重能力越低。这里可能需要一个中等角度，如 15° 或 30°，以实现“跨越”屋顶的吊装。
4. 查表与验证：
   • 查阅《带副臂起重性能表》，找到“主臂31.8米 + 副臂17米，副臂角度30°”的工况页。
   • 在表中找到“工作幅度20米”对应的额定起重量。假设查表数据为 10吨。
5. 安全判定：
   • **设备重量8吨 < 额定起重量10
