吊车参数应用

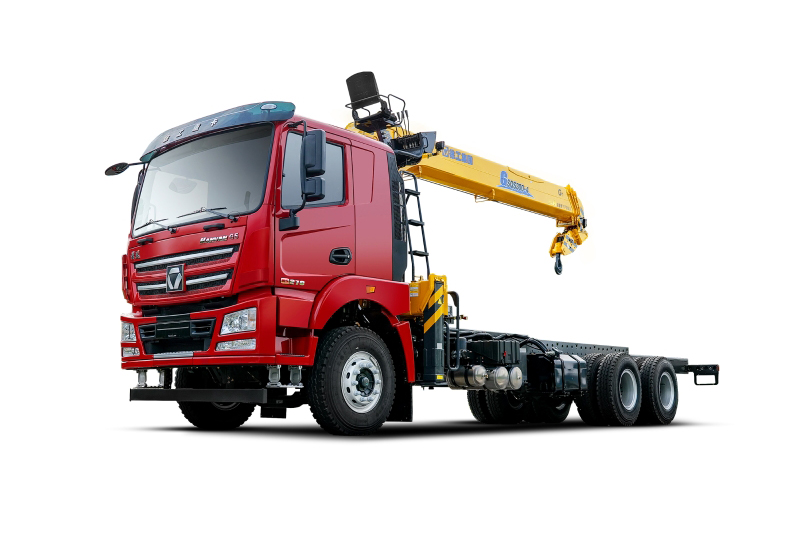

好的，我们来详细解析一下徐工G5系列6×4底盘汽车起重机（例如XCT80L5或XCT100L5等）的起重性能表在不同工况下的具体应用案例。
首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，是操作手在每次吊装前必须查阅和遵守的法律性文件。 性能表上的数据是基于特定的工况（如支腿全伸、特定配重、特定臂长和角度）计算得出的，任何条件的改变都会直接影响起重能力。
一、 起重性能表的关键要素解读
在讨论案例前，我们先快速回顾一下G5性能表上几个关键参数：
- 工况： 通常是“支腿全伸”和“行驶状态（不打支腿）”。绝大多数重型吊装都是“支腿全伸”工况。
- 配重： G5系列通常有基本配重和可选全配重。性能表会明确标注对应哪种配重。
- 工作幅度： 吊臂回转中心到吊钩垂直线的水平距离。这是决定吊重能力的首要因素。
- 臂长： 主臂的长度，或主臂+副臂（塔臂）的组合长度。
- 额定起重量： 在该工况、幅度、臂长下，允许起吊的最大重量。这个重量已包含吊钩、索具的重量。
二、 不同工况下的应用案例
假设我们操作的是一台 徐工XCT80L5_G5 汽车吊，全配重16吨。
案例1：城市立交桥预制梁板吊装（标准工况，主臂作业）
- 场景描述： 需要在城市立交桥工地，将一块重28吨的预制钢筋混凝土梁板吊装到桥墩上。桥墩高度约10米。作业半径（幅度）预计为10米。
- 应用步骤：
- 确定工况： 场地平整，使用全支腿。
- 查阅性能表： 找到对应“全支腿、全配重”的性能页。查看“主臂工况”表。
- 匹配参数：
- 我们需要在 10米幅度 下吊起 28吨 的重物。
- 查看性能表：在10米幅度下，不同臂长的起重能力是不同的。例如：
- 臂长10.8米时，起重能力可能超过80吨（远大于28吨，但臂长不够）。
- 臂长18.6米时，起重能力可能是45吨（大于28吨，且高度足够）。
- 臂长26.4米时，起重能力可能是32吨（仍然大于28吨，安全）。
- 决策： 选择 26.4米臂长 是最合适的。因为它既能提供足够的高度（桥墩10米+梁板高度+索具高度），又能在10米幅度下提供32吨的起重能力，留有（32-28）/32 ≈ 12.5%的安全余量，符合安全规范。
- 现场验证： 实际吊装前，缓慢起钩，观察支腿是否扎实，车身是否平稳，确认无误后方可继续作业。
案例2：厂房内设备安装（受限空间，需要计算臂长和高度）
- 场景描述： 在高度为15米的厂房内，需要将一台重15吨的设备吊装到基础上。设备需要从厂房大门进入，吊装点距离吊车回转中心约8米。厂房顶部有钢架，吊臂不能碰撞。
- 应用步骤：
- 关键限制： 厂房高度15米是硬性约束。吊臂顶端滑轮组的高度必须低于15米。
- 计算所需臂长和角度：
- 设备高度+索具高度约3米，要求吊钩起升高度至少为13米。
- 根据三角函数，起升高度 = 臂长 × sin(仰角) - 吊臂根部高度。
- 通过性能表反推：我们需要在8米幅度下，找到一条臂长，使得其最大仰角时的高度能满足要求，且起重能力大于15吨。
- 查阅性能表：
- 查看18.6米臂长：在8米幅度下，起重能力可能为50吨（满足重量要求）。此时仰角较大，臂头高度约为（臂长×sinθ），计算后肯定低于15米，安全。
- 也可以尝试26.4米臂长，但即使趴到最低，臂头高度也可能超过15米，有碰撞风险，故 不可用。
