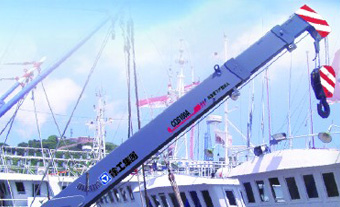

好的，我们来详细解析一下徐工CSQ8汽车起重机（通常为8吨级别）的起重性能表在不同工况下的具体应用案例。

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，它规定了在特定工况下（臂长、幅度、支腿状态）的最大安全起重量。 任何超载操作都是极其危险的。

徐工CSQ8的起重性能表主要受以下几个关键因素影响：

1. 工作幅度（吊臂与重物的水平距离）： 幅度越大，起重能力越小。
2. 吊臂长度： 臂伸得越长，起重能力越小。
3. 支腿状态（全伸/半伸/不收腿）： 支腿全伸时稳定性最好，起重能力最大。
4. 配重状态： 是否安装或使用附加配重。

---

应用案例场景分析

我们假设一个典型的CSQ8性能参数（请注意：具体数值请务必查阅您手中该车型的官方性能表，此处仅为示例说明）：

臂长 (米)	工作幅度 (米)	额定起重量 (吨)	备注 (支腿全伸)
10.2	3.0	8.0	最大起重量
10.2	5.0	4.5
10.2	7.0	2.8
15.2	5.0	3.0
15.2	8.0	1.8
20.2	10.0	1.0

案例一：厂房内设备安装（精确计算，空间受限）

• 工况描述： 需要将一台重约3吨的机器设备吊装到厂房内指定的混凝土基座上。厂房净高8米，设备需要越过一些障碍物，吊装幅度约为6米。
• 性能表应用步骤：
  1. 确定关键参数： 重量=3吨，幅度≈6米，高度要求（设备高度+吊索高度）<8米。
  2. 选择臂长： 查看性能表，使用15.2米臂长（因为10.2米臂可能高度不够，且幅度6米已超出其高效工作范围）。在15.2米臂长、6米幅度下，查表得知额定起重量可能约为2.5吨（假设值）。
  3. 发现问题： 2.5吨 < 3吨！此工况下直接吊装属于超载，严禁操作！
  4. 调整方案：
     • 方案A（调整吊点）： 与现场负责人沟通，能否将设备移动，使吊装幅度减小到4米。再查表：15.2米臂、4米幅度时，起重量可能为4.0吨 > 3吨，方案安全可行。
     • 方案B（使用更短主臂）： 如果厂房结构允许，采用10.2米主臂加副臂（如果CSQ8配置）或尝试用10.2米主臂在更小幅度下吊装。查表：10.2米臂、4米幅度时，起重量远大于3吨，安全。
• 案例总结： 在空间受限的室内作业，性能表帮助司机提前识别了超载风险，并通过调整作业方案确保了安全。幅度是影响起重量的最关键因素。

案例二：市政绿化树木移植（考虑作业半径和吊臂长度）

• 工况描述： 在路边移植一棵重约1.5吨、高约6米的大树。树坑距离吊车停放位置约9米，周围有电线，需要将树垂直吊起并平移到位。
• 性能表应用步骤：
  1. 确定关键参数： 重量=1.5吨，幅度=9米。由于树高6米，吊臂需要高出树顶一定安全距离，预计臂长需要20米以上。
  2. 选择臂长： 必须使用全伸主臂（例如20.2米）。
  3. 查表校核： 在20.2米臂长、9米幅度下，查表得知额定起重量可能为1.2吨（假设值）。
  4. 发现问题： 1.2吨 < 1.5吨！再次超载风险！
  5. 调整方案：
     • 唯一方案： 重新
