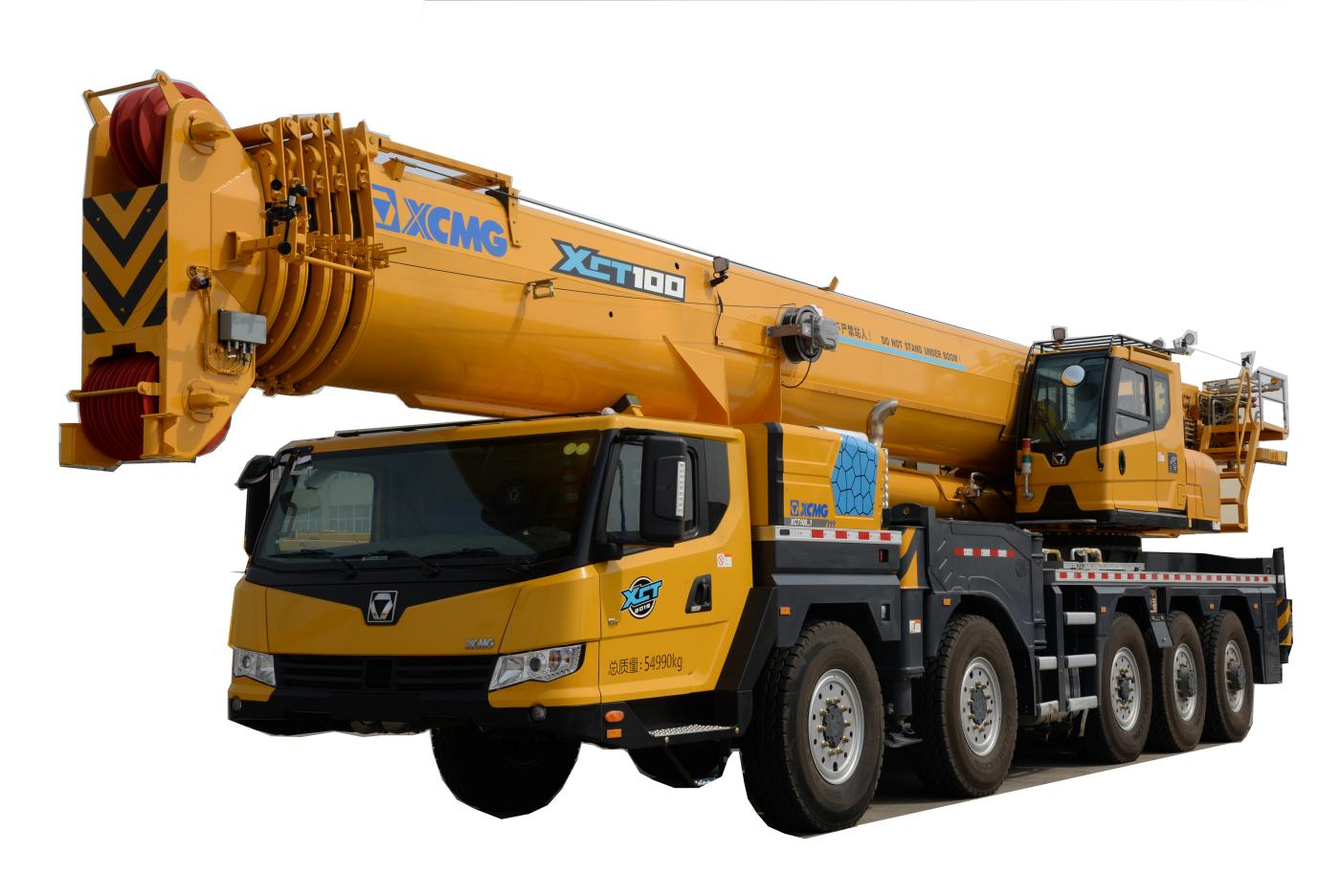

好的，这是一个非常实际和专业的问题。徐工XCT100-1（100吨级汽车起重机）的起重性能表是其安全、高效作业的核心依据。下面我将通过几个典型的工况案例，详细说明如何应用其起重性能表。
首先，理解性能表的关键要素
在查看案例前，必须明确性能表的几个关键参数：
- 工况：XCT100-1通常有主臂工况、副臂工况和塔臂工况。最常用的是主臂工况。
- 幅度：吊钩中心到起重机回转中心的水平距离。这是决定起重能力的首要因素。
- 臂长：起重机主臂伸出的长度。幅度一定时，臂长越长，起重能力越低。
- 额定起重量：在特定幅度和臂长下，起重机安全起吊的最大重量。性能表上的数值是在“理想地面、支腿全伸、360°回转”条件下的最大能力。
- 配重：XCT100-1通常有基本配重和可选配重。性能表会注明对应的配重状态（如：全配重31.5吨）。
核心原则： 实际起吊重量必须 ≤ 性能表对应幅度和臂长下的额定起重量。
应用案例详解
案例一：风电设备安装（典型的主臂工况）
- 任务：将一台重28吨的风力发电机舱吊装到80米高的塔筒上。
- 应用步骤：
确定关键参数：
- 吊装重量：28吨（需包括吊钩、索具重量，假设总计29吨）。
- 作业半径（幅度）：由于塔筒周围有安全区域，起重机需要保持一定距离。假设吊装时幅度为14米。
- 所需臂长：塔筒高80米，吊具和舱体高度约5米，吊钩需高于安装点。考虑到吊钩到臂头的高度，主臂长度至少需要85米左右。XCT100-1主臂全伸为51.5米，需要接副臂。
查阅性能表（主臂+副臂工况）：
- 我们需要查找 “主臂51.5米 + 副臂” 的工况表。
- 在表中，找到 “幅度14米” 这一列。
- 然后向下查找，找到对应 “主臂51.5米 + 副臂XX米” 时，14米幅度下的额定起重量。
- 假设查表结果：主臂51.5米 + 副臂18米，在14米幅度时，额定起重量为32吨。
安全校核与决策：
- 实际吊重29吨 < 额定起重量32吨。从起重能力上看是可行的。
- 但还需考虑：
- 风载：风电场地风大，必须参考性能表中的“风载表”或降低额定起重能力（通常按不超过表载的80%考虑），32吨 * 80% = 25.6吨。此时29吨 > 25.6吨，方案不可行，需要选择更大吨位起重机或等待风力减小的天气窗口。
- 地基处理：100吨吊车满负荷作业，支腿下的地基必须坚实，可能需要铺设路基板。
案例二：厂房内设备吊装（受限空间作业）
- 任务：在厂房内将一台重15吨的旧设备从内部吊出，厂房净高12米，设备需越过一个8米高的障碍物。
- 应用步骤：
确定关键参数：
- 吊装重量：15吨（含吊具）。
- 作业半径：起重机需停在厂房外，臂伸进厂房。设备中心距离大门约10米，但需要绕过障碍物，最大作业半径可能达到16米。
- 所需臂长和起升高度：臂头需要超过12米的净高，同时吊起设备后，设备底部要高于8米的障碍物。计算后，主臂长度约需20-24米。
查阅性能表（主臂工况）：
- 查找 “主臂” 工况表。
- 在表中，先确定一个安全的臂长，例如24米。
- 然后在24米臂长这一行，查找 “幅度16米” 对应的额定起重量。
- 假设查表结果：臂长24米，幅度16米时，额定
