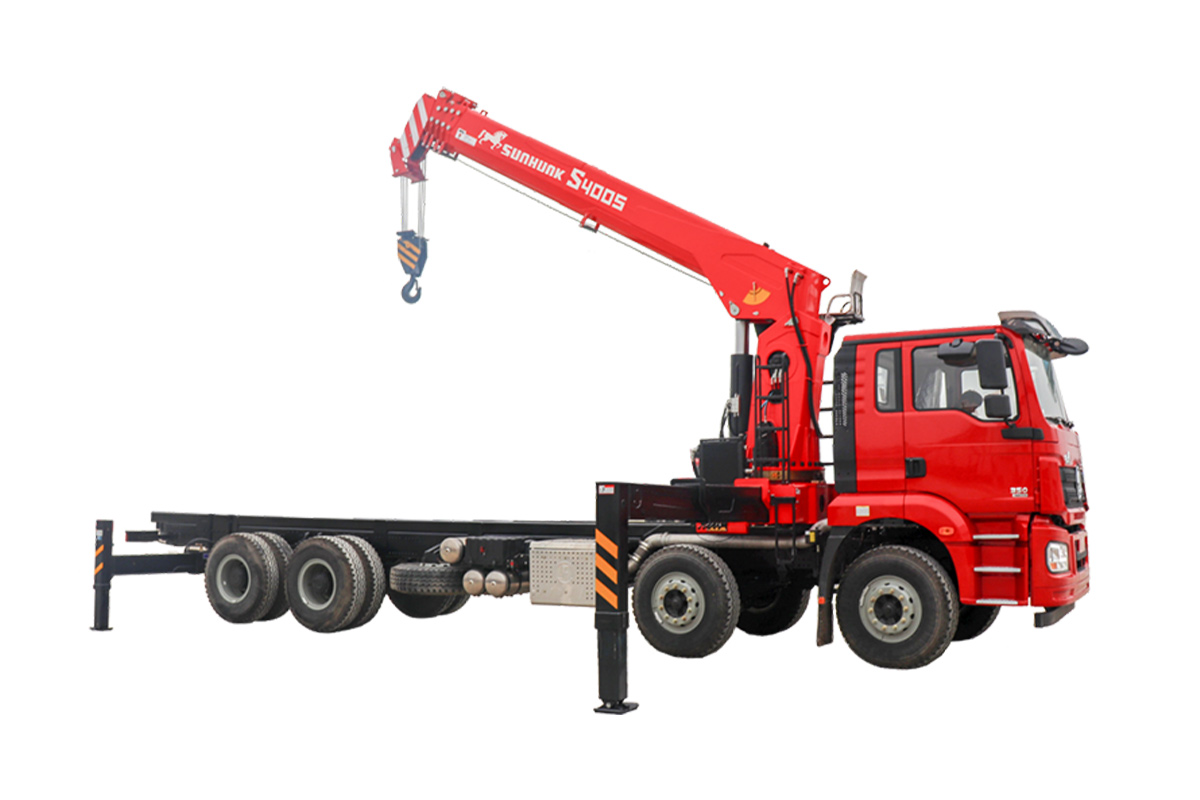

好的，宏昌天马S4005是一款50吨级的汽车起重机，其起重性能表是驾驶员和指挥人员进行安全、高效作业的“圣经”。下面我将通过几个典型的工况应用案例，详细说明如何在实际操作中应用其起重性能表。

核心要点回顾：如何看懂S4005性能表

在进入案例前，必须先理解性能表的关键要素：

1. 工作幅度（半径）： 吊臂回转中心到吊钩垂直线的水平距离。这是决定起重能力的首要因素。
2. 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。
3. 配重： S4005通常有基本配重和可选配重。性能表会明确标注在不同配重配置下的起重能力。务必确保实际配重与性能表查询条件一致。
4. 支腿工况： 全伸支腿（最稳定，起重能力最大）或半伸支腿等。性能表通常基于全伸支腿。
5. 额定起重量： 性能表中查到的数值是在该工况下允许起吊的最大重量，此重量已包含吊钩、索具的重量。

安全第一原则： 实际起吊重量必须小于或等于额定起重量，并需考虑动态载荷（如起升、回转、风速等的影响），通常建议留有10%-15%的安全余量。

---

应用案例详解

案例一：厂房内设备安装（精确计算，空间受限）

• 场景描述： 需要将一台重18吨的设备吊装到厂房内指定位置。设备尺寸较大，厂房高度有限，设备就位点距离起重机站位约10米。
• 应用步骤：
  1. 确定关键参数：
     • 被吊物重量： 18吨（已确认含索具重量）。
     • 工作幅度： 约10米（需精确测量）。
     • 所需起升高度： 厂房净高减去设备高度和吊索高度，假设需要臂尖高度为15米。
  2. 查询性能表：
     • 打开S4005性能表（假设配重全挂，支腿全伸）。
     • 首先，找到“主臂工况”表。
     • 确定所需臂长： 起升高度15米，加上吊钩滑轮组高度，考虑臂架角度，初步判断需要20米左右的臂长。
     • 交叉查询： 在性能表中，找到“臂长20.4米”这一列，向下找到“工作幅度10米”这一行，交叉点的数值即为额定起重量。假设查表结果为 22.5吨。
  3. 分析与决策：
     • 安全性校验： 设备重量18吨 < 额定起重量22.5吨。看似安全，但必须考虑安全余量。
     • 安全余量计算： 22.5吨 * 85%（安全系数） ≈ 19.1吨。18吨 < 19.1吨，方案可行。
     • 微调： 如果现场空间允许，可以尝试将幅度缩小到9米，查表得额定起重量可能增大至26吨以上，作业安全性更高。
     • 注意事项： 厂房内作业需特别注意臂架与厂房屋顶、横梁的安全距离，回转时需有专人指挥。

案例二：跨障碍吊装（使用副臂）

• 场景描述： 需要将一批建材（重4吨）吊运到一栋12米高的楼房平台，但楼房前方有一排6米高的临时板房障碍物。
• 应用步骤：
  1. 确定工况： 此工况必须使用副臂（飞臂）来跨越障碍。
  2. 确定关键参数：
     • 重量： 4吨。
     • 障碍高度： 6米。
     • 就位高度： 12米。
     • 幅度： 需要主臂扬起一定角度，使副臂能跨越板房，假设计算后幅度约为14米。
  3. 查询性能表：
     • 打开“主臂+副臂”工况性能表。
     • 确定主臂和副臂组合： 例如，选择“主臂24.4米 + 副臂9.5米”的组合，总臂长可达34米。
     • 交叉查询： 在“主臂24.4米，副臂9.5米，安装角30°”的工况下，查找“工作幅度14
