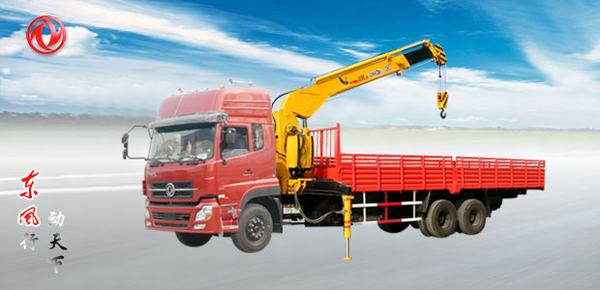

好的，这是一个非常专业且实际的问题。东风天龙后双桥（通常指8x4驱动形式的底盘）是国内非常常见的重型汽车起重机底盘。其起重性能表是吊车操作手和安全员在现场作业时必须严格遵守的“生命线”。

下面我将通过几个典型的工况案例，详细解释东风天龙后双桥起重机性能表的应用。

首先，理解性能表的核心要素

东风天龙后双桥起重机的性能表通常是一个多维表格，主要包含以下几个关键参数：

1. 工作幅度（半径）： 吊臂头部到起重机回转中心的水平距离。这是决定起重能力的首要因素。
2. 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。
3. 支腿状况： 全伸（所有支腿全部伸出）、半伸或不伸。性能表通常基于支腿全伸的最稳定工况。
4. 额定起重量： 在该幅度和臂长下，允许安全起吊的最大重量。这个重量已经包含了吊钩、索具等吊具的重量。
5. 配重： 性能表会注明是在多少吨配重下的数据（如0吨、7.5吨、全部配重等）。

核心原则：幅度越大，起重能力越小；臂长越长，起重能力越小。

---

应用案例解析

假设我们有一台25吨级的东风天龙后双桥起重机（例如徐工QY25K5C-I），其简化性能表（主臂，支腿全伸，全配重）如下：

工作幅度 (米)	臂长 10.5米	臂长 18米	臂长 26米
3	25.0吨	-	-
5	20.0吨	14.5吨	-
8	12.0吨	11.0吨	7.0吨
10	8.0吨	8.0吨	6.5吨
14	4.2吨	4.8吨	4.8吨
18	-	2.8吨	3.2吨
22	-	-	2.0吨

案例一：工地设备卸货（基础应用）

• 工况描述： 在工地门口，从卡车上卸下一台混凝土泵车部件，该部件重量为9吨。卡车停靠位置理想，预计吊装幅度为7米。
• 应用步骤：
  1. 确认重量和幅度： 重量9吨，幅度约7米。
  2. 选择臂长： 由于货物在卡车上，高度不高，为了获得最大起重能力，应使用最短的臂长。我们选择10.5米臂长。
  3. 查表： 在10.5米臂长一列，找到最接近7米的幅度（介于5米和8米之间）。5米时能力为20吨，8米时为12吨。通过内插法估算，7米时的能力约为14吨左右。
  4. 安全判断： 所需起重量9吨 < 估算能力14吨，且留有足够安全余量。结论：操作安全，可以执行。
  5. 额外检查： 确保地面坚实平整，支腿全部伸出并垫好枕木。

案例二：厂房内设备安装（考虑臂长和高度）

• 工况描述： 需要将一台重5吨的空调机组吊装到厂房内一个12米高的平台上。由于厂房内有其他设备，起重机必须停在较远位置，预计工作幅度为14米。
• 应用步骤：
  1. 确认参数： 重量5吨，幅度14米，起升高度至少需要12米 + 吊索高度 ≈ 14米。
  2. 选择臂长： 起升高度要求14米，10.5米的臂长肯定不够。查看18米和26米臂长。
     • 18米臂长： 幅度14米，额定起重量为4.8吨。
     • 26米臂长： 幅度14米，额定起重量也为4.8吨。
  3. 安全判断： 所需起重量5吨 > 额定起重量4.8吨。结论：不安全，禁止操作！
  4. 解决方案：
