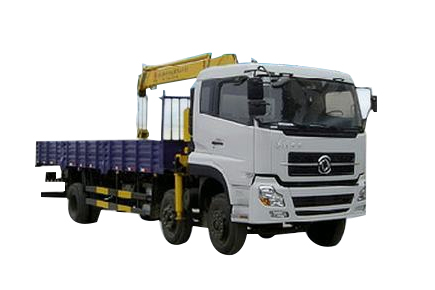

当然可以。东风天龙前双后单（通常指6x2驱动形式，即前桥为双转向桥，后桥为单驱动桥）是重型汽车起重机非常常见的底盘配置。它兼具了承载能力和相对灵活的转向性能。
“起重性能表”是吊车操作的生命线，它规定了在不同工况下（主要是通过改变臂长和工作幅度）的安全起重能力。下面我将结合东风天龙前双后单底盘的特点，通过几个典型的应用案例，详细说明如何应用起重性能表。
核心概念回顾：读懂性能表的关键参数
在分析案例前，必须理解性能表的几个核心要素：
- 额定起重量：吊车在特定工况下允许起吊的最大重量。这是性能表上最核心的数字。
- 工作幅度：吊钩中心线到吊车回转中心的水平距离。幅度越大，起重能力急剧下降。
- 臂长：主臂伸出的长度。臂长越长，在相同幅度下的起重能力越低。
- 支腿工况：是否使用支腿，以及支腿的伸出情况。性能表通常基于全支腿、水平坚固地面的工况。
- 后方/侧方作业区：吊车的起重能力在不同方向是不同的，通常是后方 > 侧方 > 前方。性能表会明确标注作业区域。
应用案例场景分析
假设我们有一台基于东风天龙前双后单底盘的25吨汽车吊。
案例一：城市建筑工地，吊装预制楼板
工况描述：
- 作业位置：工地内部，地面为压实土地，相对平整。
- 吊装物：预制混凝土楼板，重量约 5吨。
- 安装位置：楼板需吊装至离吊车约 10米 远的二楼楼面。
- 障碍物：吊车与安装点之间无障碍，可直线作业。
性能表应用步骤：
- 确定关键参数：
- 工作幅度：约10米（吊车停靠位置到安装点的水平距离）。
- 所需臂长：二楼高度约4米，加上吊索具高度和安全余量，主臂需要伸出至少 12米。
- 吊装方向：假设吊车正对安装点，为侧方作业（常见情况）。
- 查阅性能表：
- 找到对应 “侧方工况” 的表格。
- 在纵轴（臂长）找到 12米 或最接近的臂长（如12.5米）。
- 在横轴（幅度）找到 10米 或最接近的幅度。
- 交叉点查到的数字即为额定起重量。假设查表结果为 7.5吨。
- 安全分析与决策：
- 对比：预制楼板重量（5吨）< 额定起重量（7.5吨）。
- 结论：此次吊装在安全范围内。
- 东风底盘优势：前双桥提供了更好的前轴承载能力，在支腿撑起后，整车稳定性好。后单驱动桥使车身相对较短，在狭窄工地内转向和停靠更灵活。
- 确定关键参数：
案例二：物流仓库，更换屋顶通风设备
工况描述：
- 作业位置：仓库外侧，紧靠墙体。
- 吊装物：旧的通风设备，重量约 3吨。
- 安装位置：屋顶上方，吊车需将设备越过约 8米 高的屋顶女儿墙，实际作业幅度较大。
- 障碍物：屋顶女儿墙。
性能表应用步骤：
- 确定关键参数：
- 所需臂长：这是关键。不仅要超过8米高的墙，还要有足够的幅度将设备放到屋顶内部。假设需要 20米 臂长。
- 工作幅度：由于墙体的存在，吊车不能紧贴墙根，必须保持一定距离以保证臂架不碰墙。假设最小安全幅度为 14米。
- 吊装方向：通常是侧方作业。
- 查阅性能表：
- 找到 “侧方工况” 表，臂长 20米，幅度 14米。
- 查表得额定起重量可能仅为 2.8吨。
- 安全分析与决策：
- 对比：设备重量（3吨）> 额定起重量（
