吊车参数应用

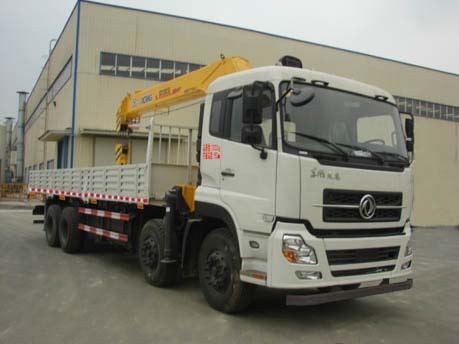

好的，我们来详细探讨一下东风EQ5311JSQZM型随车吊在不同工况下如何应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。
首先，我们需要明确一个核心概念：任何一台吊车的起重能力都不是固定的，它主要取决于两个关键因素：工作幅度（吊臂伸出的水平距离）和吊臂的仰角/长度。
东风EQ5311JSQZM通常配备三一帕尔菲格或徐工等品牌的直臂式随车吊，起重能力在8吨到16吨之间。其性能表会详细列出在不同臂长和不同工作幅度下的最大允许起重量。
理解起重性能表的基本结构
一个典型的性能表看起来像一个矩阵：
- 纵轴（行）： 代表吊臂的长度（单位：米），例如 6.1m, 9.8m, 13.5m, 17.2m 等。
- 横轴（列）： 代表工作幅度（单位：米），即吊钩中心到吊车旋转中心的水平距离，例如 2.5m, 3m, 4m, 5m... 一直到最大幅度。
- 表格中的数据： 每个单元格内的数字代表在对应臂长和对应幅度下，吊车所能安全起吊的最大重量（单位：吨）。这个重量通常已经考虑了吊车自身的稳定性，即倾覆载荷。
关键规律：
- 幅度越小，起重能力越大。（离车越近，吊得越重）
- 在相同幅度下，臂伸得越长，起重能力越小。
- 性能表上的数值是极限值，实际操作中必须留有安全余量（通常是80%-90%）。
不同工况下的应用案例
案例一：工地设备装卸（近距离、重物）
- 工况描述： 在建筑工地，需要将一台小型挖掘机（重约5吨）从卡车上吊卸到地面。场地平坦坚实，吊车可以非常靠近卡车停放。
- 应用性能表：
- 确定参数： 货物重量 = 5吨。由于卡车车厢宽度和吊车需要一点安全距离，预计工作幅度在3.5米左右。吊臂不需要完全伸出，使用较短臂长即可，例如9.8米臂长。
- 查表： 找到性能表中“臂长9.8m”这一行，横向找到“幅度3.5m”左右的列。假设查表得到该工况下的额定起重量为7.5吨。
- 安全校验： 货物重量5吨 < 额定起重量7.5吨。并且5吨 / 7.5吨 ≈ 66%，远低于80%的安全警戒线。结论：此工况非常安全，可以操作。
- 要点： 这种“大马拉小车”的工况是随车吊的优势工况，效率高且安全。
案例二：楼旁树木修剪（远距离、轻物）
- 工况描述： 在小区内，需要修剪一棵靠近楼房的大树树枝。最远的树枝距离吊车停放位置约10米，需要修剪的树枝预估重量为0.5吨。
- 应用性能表：
- 确定参数： 货物重量 = 0.5吨。工作幅度 = 10米。为了达到足够的高度，吊臂需要伸出较长，例如13.5米或17.2米。
- 查表： 找到“臂长13.5m”这一行，横向找到“幅度10m”的列。假设查表得到额定起重量为1.2吨。再查看“臂长17.2m”在10米幅度下的能力，可能只有0.8吨。
- 安全校验与决策：
- 如果用13.5米臂：0.5吨 < 1.2吨，安全系数足够。
- 如果用17.2米臂：0.5吨 < 0.8吨，但0.5吨 / 0.8吨 = 62.5%，虽然仍在安全范围内，但起重能力余量较小。此时应优先选择13.5米臂长，因为它在相同幅度下起重能力更强，稳定性更好。
- 额外考虑： 此工况还需注意吊臂上方是否有电线，以及货物（树枝）在空中的摆动，这会产生动载荷，进一步减小有效起重能力。
- 要点： 远距离吊装时，即使货物很轻，也必须严格查表，并选择最优的臂长组合。
