好的，我们来详细解析一下东风EQ5310JSQGZ4D这款汽车起重机在不同工况下，其起重性能表的应用方法和实际案例。

首先，我们需要明确几个关键点：

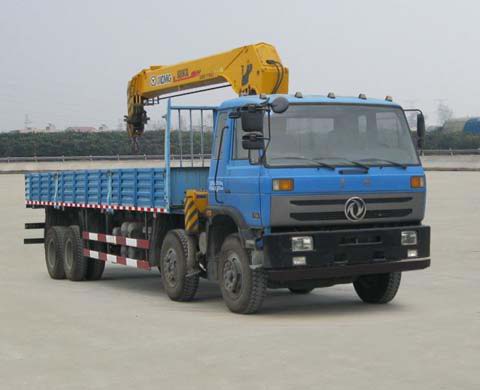

1. 车型解读：东风EQ5310JSQGZ4D是一款中型汽车起重机。通常，“EQ5310”代表其总质量在31吨左右，“JSQ”是“随车起重运输车”的缩写，“G”可能代表改进型，“Z4D”可能与底盘或发动机型号相关。它集成了起重机和货箱，适用于中小吨位货物的自装、自卸、自运，非常灵活。
2. 性能表的核心：起重性能表不是一张固定的表格，而是一张多维度的图表。其核心变量是：
   • 工作幅度（吊臂回转半径）：吊钩中心到起重机回转中心的水平距离。
   • 吊臂长度：主臂伸出的长度。
   • 额定起重量：在该幅度和臂长组合下，允许安全起吊的最大重量。
   • 支腿状态：全伸支腿（提供最大稳定性）还是半伸或不伸支腿（起重能力急剧下降）。

性能表应用的基本原则：

• 反比关系：工作幅度越大，额定起重量越小。
• 正比关系（在一定范围内）：吊臂伸得越长，在相同幅度下，起重能力通常越低。
• 安全第一：性能表上的数值是在坚实平整地面、全支腿支撑、无风或微风的理想工况下的最大值。实际操作中必须考虑安全系数（通常按额定起重量的75%-85%使用），并严格遵守操作规程。

---

不同工况下的应用案例

以下是几个典型的工况，展示如何查询和应用性能表进行作业规划。

案例一：仓库装卸货物（标准工况）

• 工况描述：在水泥地面的仓库门口，将一捆重量为4吨的钢材从卡车上卸下，并放置到5米外的空地上。作业空间宽敞，地面坚实。
• 应用步骤：
  1. 确定关键参数：
     • 货物重量：4吨。
     • 作业半径：需要覆盖从卡车到放置点的距离。假设卡车宽2.5米，起重机停在中间，最大作业半径约为 (2.5m + 5m) / 2 ≈ 3.75米。为安全起见，我们按 4米 的幅度来规划。
     • 吊臂长度：货物和吊钩高度不高，约6-7米即可。选择较短的臂长有利于提高稳定性。
  2. 查询性能表：找到“全支腿”工况下的性能表。查找 臂长10米（通常是最短或接近最短的臂长）这一栏，然后横向找到 幅度4米 对应的额定起重量。
     • 假设查表结果为：臂长10m，幅度4m时，额定起重量为8.0吨。
  3. 安全评估：
     • 额定起重量（8.0吨） > 货物重量（4.0吨）。
     • 安全系数 = 4.0 / 8.0 = 50%，远低于75%的常用安全裕量。
  4. 决策：作业安全。可以选择10米臂长，在4米幅度内轻松完成装卸。甚至可以尝试用更短的幅度（如3米）来获得更大的起重能力，操作更稳。

案例二：工地设备安装（带风载工况）

• 工况描述：在建筑工地，需要将一台重3吨的空调外机吊装到离地15米高的平台上。当天有3-4级风（风速约5.5-7.9米/秒）。地面为压实的土地。
• 应用步骤：
  1. 确定关键参数：
     • 货物重量：3吨。
     • 吊装高度：15米（平台高）+ 1米（绳索等）≈ 16米。这意味着吊臂需要伸出足够长，且吊钩要有16米以上的有效高度。
     • 作业半径：由于建筑物阻挡，起重机不能紧贴平台停放，需要一定的幅度。假设幅度为 8米。
  2. 查询性能表：找到“全支腿”工况下的性能表。我们需要一个臂长能够满足16米吊高。根据起重机的臂长组合，可能需要使用 18米 或更长的臂长。查找 臂长18米，幅度8米 对应的额定起重量。
