吊车参数应用

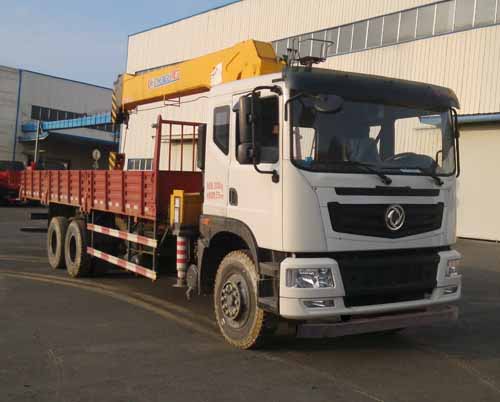

好的，我们来详细解析一下东风EQ5251JSQZM1这款汽车起重机在不同工况下，如何具体应用其《起重性能表》。
首先，明确几个关键点：
- 车型解读：东风EQ5251JSQZM1是一款基于东风底盘制造的12吨级汽车起重机。型号中的“12T”是其最大额定起重量。
- 性能表核心：起重性能表的核心变量是工作幅度（吊臂回转半径） 和吊臂长度。起重量随着工作幅度的增大或吊臂的伸长而急剧减小。
- 安全前提：性能表上的数据是在理想工况下（坚实平整的地面、360°全周作业、无风或微风等）得出的。任何实际工况的偏离都必须进行折减。
应用案例一：厂房内设备安装（工况：近距离、重物、空间受限）
- 场景描述：需要将一台重约8吨的机器设备吊装到厂房内的混凝土基础上。厂房内部高度允许，但周围有立柱，作业空间有限。吊车需要停在厂房门口附近。
- 应用性能表步骤：
- 确定吊装参数：
- 货物重量：8吨（必须包括吊钩、索具的重量，假设总重为8.2吨）。
- 工作幅度：由于设备离门口有一定距离，且吊车不能完全靠近，经测量，吊钩需要伸出的水平距离（幅度）约为6米。
- 吊臂长度：厂房净高约8米，设备需提升至1米高，加上吊钩滑轮组高度，预计需要约10米的吊臂长度。
- 查阅性能表：找到对应 “主臂长度10米” 的这一列。
- 交叉查询：在10米臂长下，查看 “工作幅度6米” 对应的额定起重量。假设性能表显示为9.5吨。
- 安全判定：
- 额定起重量9.5吨 > 实际吊重8.2吨。
- 结论：从起重能力上看，此工况是安全的。
- 工况修正与风险考量：
- 支腿情况：厂房内地坪是否足够坚固？必须确保支腿下方垫好枕木或钢板，防止地面下陷。
- 作业角度：是否在360°全周作业？如果是侧方或后方作业，性能表数据可能不适用，需查阅“侧方作业”或“后方作业”的专用性能表，其起重能力会大幅降低。
- 微动操作：由于空间狭小，要求司机必须进行精细的微动操作，避免碰撞。
- 确定吊装参数：
应用案例二：工地管道吊装（工况：中远距离、需回转）
- 场景描述：在建筑工地为一条沟槽吊装单根混凝土管道，管道重量为4吨。沟槽距离吊车停放位置约12米。
- 应用性能表步骤：
- 确定吊装参数：
- 货物重量：4吨（含索具，约4.1吨）。
- 工作幅度：管道中心距离吊车回转中心约12米。
- 吊臂长度：沟槽深度2米，管道需吊起后回转，避开障碍物，预计需要较长的吊臂，如选择18米臂长。
- 查阅性能表：找到对应 “主臂长度18米” 的这一列。
- 交叉查询：在18米臂长下，查看 “工作幅度12米” 对应的额定起重量。假设性能表显示为4.5吨。
- 安全判定：
- 额定起重量4.5吨 > 实际吊重4.1吨。
- 结论：理论计算安全。
- 工况修正与风险考量：
- 动态负荷：这是关键风险点！吊起重物后，进行回转运动会产生离心力，相当于增加了起重量。严禁快速回转，必须缓慢平稳。
- 风力影响：室外作业，管道受风面积大，风力会大大增加倾覆风险。遇有4级以上风力应停止作业。
- 地基稳定性：工地地面可能松软，必须百分百确认支腿支撑稳固。
- 确定吊装参数：
应用案例三：使用副臂进行高处小件安装（工况：大高度、小重量）
- 场景描述：需要在一栋15米高的钢结构顶部安装一个重0.5
