好的，我们来详细解析一下东风EQ5168JSQL1这款16吨级汽车起重机在不同工况下起重性能表的应用案例。

首先，需要明确几个关键概念：

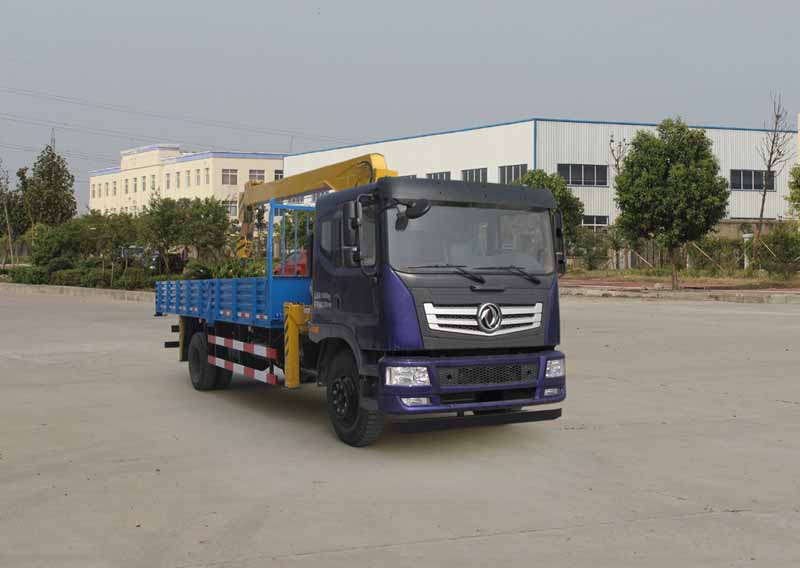

1. 车型解读：东风EQ5168JSQL1是一款基于东风商用底盘制造的16吨汽车起重机。
2. 核心文件：其《起重性能表》是操作的生命线，表中数据基于水平坚硬地面、支腿全伸的理想工况。
3. 性能决定因素：起重能力主要取决于两个变量：工作幅度 和 吊臂长度。幅度越大，起重能力越小；吊臂伸得越长，起重能力也越小。
4. 安全前提：任何操作都必须严格遵守性能表，并考虑风速、地面承压能力、钢丝绳状况等安全因素。

---

应用案例场景分析

假设我们手头有一份简化的EQ5168JSQL1性能表（数据为模拟，实际操作请以随车官方性能表为准）：

工作幅度 (米)	主臂10.2米 (吨)	主臂17.4米 (吨)	主臂24.6米 (吨)
3.0	16.0	-	-
3.5	14.5	8.5	-
4.0	12.0	8.0	4.5
5.0	9.0	7.0	4.2
6.0	6.5	5.8	3.8
8.0	3.8	3.8	3.0
10.0	2.5	2.5	2.5
12.0	-	1.7	1.9
14.0	-	-	1.4

案例一：厂房内设备安装（短臂、小幅度、重物）

• 场景：在一座新建厂房内，需要将一台重约10吨的机械设备吊装到混凝土基础上。设备就位点距离吊车停放点约4米。厂房净高足够，无需长臂。
• 工况分析与查表：
  1. 确定工况：支腿全伸，地面为坚实混凝土。使用最短的主臂（10.2米） 以获得最大起重能力。
  2. 查表：找到“主臂10.2米”这一列，向下找到“工作幅度4.0米”这一行，对应的额定起重量为 12.0吨。
  3. 安全校验：
     • 设备重量10吨 < 额定起重量12.0吨，满足要求。
     • 需考虑吊钩、索具的重量（假设为0.3吨），总吊重为10.3吨。
     • 安全余量 = (12.0 - 10.3) / 10.3 ≈ 16.5%，在安全范围内。
• 结论：此工况下，使用10.2米臂，在4米幅度下吊装10吨设备是安全可行的。操作时需缓慢平稳，避免晃动。

案例二：楼顶安装空调机组（长臂、中幅度、中物）

• 场景：为一栋6层楼（楼高约20米）的楼顶安装一台重约3.5吨的中央空调室外机组。吊车需停在楼旁道路，吊臂需要越过女儿墙，工作幅度预计为10米。
• 工况分析与查表：
  1. 确定工况：需要较长的吊臂。24.6米臂可能刚好够到，但考虑高度和安全余量，可能需要更长的副臂（如果该车型配备）。这里我们假设使用主臂24.6米。
  2. 查表：找到“主臂24.6米”这一列，向下找到“工作幅度10.0米”这一行，对应的额定起重量为 2.5吨。
  3. 问题发现：额定起重量2.5吨 < 设备重量3.5吨！直接操作属于严重超载，绝对禁止！
  4. 调整方案：
     • 方案A（优选）：让吊车更靠近楼房。查表发现，如果能把工作幅度缩小到8米，额定起重量为3.0吨，依然不够。
