吊车参数应用
好的，我们来详细探讨一下东风EQ5161JSQL随车吊的起重性能表在不同工况下的具体应用案例。
首先，需要明确一个核心概念：起重性能表是吊车安全操作的“生命线”。它不是一个固定的数值，而是根据支腿伸展情况、吊臂长度、工作幅度（作业半径） 三个关键变量动态变化的。

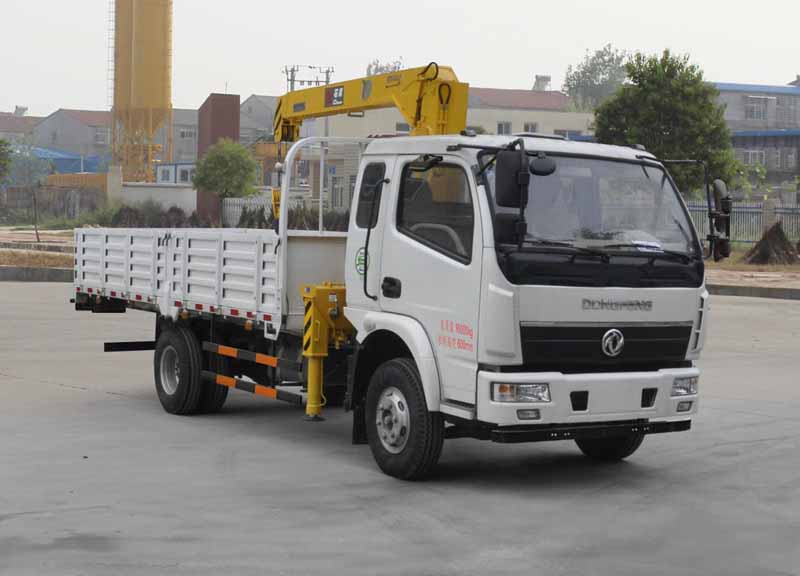

东风EQ5161JSQL是一款典型的10-12吨级中型随车吊，通常配备三节或四节直臂或折臂吊机。其性能表会明确标注在不同工况下的额定起重量。
核心概念解读：性能表的关键参数
- 支腿跨距：这是决定吊车稳定性的首要因素。跨距越大，稳定性越好，起重能力越强。性能表通常分为“全支腿”和“半支腿”或“不用支腿”几种工况。
- 工作幅度（半径）：吊钩中心到吊车旋转中心的水平距离。幅度越小，起重能力越大。这是最常使用的变量。
- 吊臂长度：吊臂伸得越长，起重能力会显著下降。性能表会按不同臂长分段列出数据。
基本原则：操作时必须同时满足这三个条件，并取其中最小的额定起重量作为本次操作的安全极限。
应用案例场景分析
案例一：狭窄工地装卸预制板（考验支腿与幅度）
- 场景描述：在一个老旧小区改造工地，道路狭窄，两侧有围墙。需要将一批重量约为3吨的水泥预制板从卡车上卸下，并放置到距离卡车约5米远的位置。
- 工况分析：
- 支腿情况：由于空间限制，东风EQ5161JSQL无法完全伸展支腿，只能以“半支腿”工况作业。
- 工作幅度：需要将预制板放至5米外，考虑到吊钩和预制板本身的长度，实际工作幅度可能需要达到6-7米。
- 吊臂长度：需要伸出一定长度才能达到作业点，假设需要伸出二节臂，长度约7米。
- 查表与决策：
- 操作员首先查阅性能表中“半支腿”工况下的数据。
- 找到“臂长7米”对应的列。
- 在“工作幅度7米”一行查找额定起重量。假设性能表显示在此工况下，额定起重量为3.2吨。
- 应用结论：
- 预制板重量3吨 < 额定起重量3.2吨，理论上是安全的。
- 安全操作要点：
- 必须进行试吊：先将预制板轻轻吊离车厢几厘米，检查吊车是否平稳，确认无问题后再继续操作。
- 动作缓慢平稳：由于是临界工况，任何急转、急停都可能造成失稳。
- 严禁超载：这是绝对红线。如果预制板重量是3.5吨，则已超出额定能力，必须改变方案，例如移动卡车缩短工作幅度，或者寻找更宽敞的位置展开全支腿。
案例二：绿化施工吊装大树（考验臂长与幅度）
- 场景描述：在市政绿化工程中，需要将一棵连带土球重量约4.5吨的大型树木吊装到预先挖好的树坑中。树坑距离吊车停放位置约8米。
- 工况分析：
- 支腿情况：施工现场是开阔的绿化带，可以完全伸展支腿（全支腿工况），这是最理想的状态。
- 工作幅度：目标点距离8米，实际作业幅度可能需要9米。
- 吊臂长度：要跨越9米的距离并将树木下放到坑中，需要伸出全部主臂。假设东风EQ5161JSQL全主臂长度为11米。
- 查表与决策：
- 操作员查阅性能表中“全支腿”工况下的数据。
- 找到“臂长11米”对应的列。
- 在“工作幅度9米”一行查找额定起重量。假设性能表显示在此工况下，额定起重量为4.8吨。
- 应用结论：
- 树木重量4.5吨 < 额定起重量4.8吨，作业安全。
- 安全操作要点：
- 注意吊臂角度：长臂、大幅度作业时，吊臂的受力巨大，要确保吊装过程中幅度变化缓慢。
- **使用吊装带
