好的，我们来详细解析一下东风EQ5160JSQZZ4D型随车吊在不同工况下起重性能表的应用案例。

首先，需要明确一个核心概念：任何吊车的起重性能表都不是一成不变的，它严重依赖于具体的工作工况。 对于随车吊来说，最主要的两个变量是工作幅度（吊臂伸出的水平距离） 和吊臂仰角（通常与幅度相关联）。

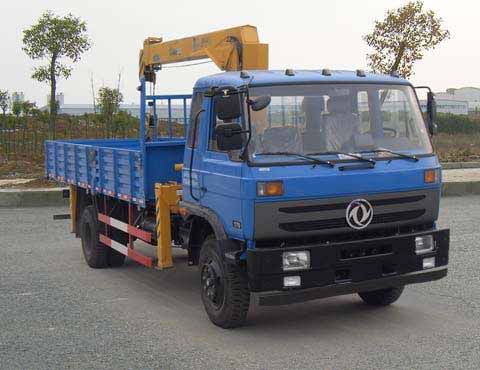

车型简介：东风EQ5160JSQZZ4D 这是一款典型的中型随车吊，通常配备三一、徐工、石煤等品牌的吊机，吊机吨位常见为8吨、10吨或12吨。我们以一个假设的12吨四节臂吊机的性能表为例进行分析。请注意，实际性能表请务必以您车辆随附的官方手册为准。

---

假设的起重性能表（简化版）

工作幅度 (米)	主臂长度 (米)	额定起重量 (吨)
3.0	7.5	12.0
3.5	7.5	9.5
4.0	7.5	7.5
5.0	7.5	5.0
6.0	10.2	4.2
7.0	10.2	3.2
8.0	10.2	2.5
9.0	13.9	2.0
10.0	13.9	1.6
12.0	13.9	1.0
14.0	17.6	0.7

重要提示：

1. 性能表基于理想工况：即车辆停放在坚固、水平的路面，支腿完全伸出，360°全周作业或侧方作业（稳定性最好）。
2. 安全系数：实际操作中，永远不要用满额定起重量，必须留有安全余量，通常建议使用载荷不超过额定值的80%-90%。

---

应用案例解析

案例一：工地装卸预制水泥板（近距离、重物）

• 工况描述：车辆停靠在预制板堆放区旁边，支腿打好。需要将一块重约4.5吨的水泥板从地面吊装到卡车上。水泥板距离车辆侧方约4米。
• 查表与应用：
  1. 确定关键参数：起重量 = 4.5吨，工作幅度 ≈ 4米。
  2. 查找性能表：查看幅度为4.0米这一行。当主臂伸出7.5米时，额定起重量为7.5吨。
  3. 安全评估：
     • 4.5吨（实际重量） < 7.5吨（额定重量），从数据上看是允许的。
     • 考虑安全余量（按85%计算）：7.5吨 × 85% = 6.375吨。4.5吨依然远小于6.375吨，作业安全。
  4. 操作要点：由于是重物近距离作业，吊臂仰角较大，稳定性好。但仍需缓慢起吊，观察支腿是否扎实，确保无下沉。

案例二：园林绿化吊运大树（中距离、幅度是关键）

• 工况描述：需要将一棵带土球的重约2吨的树木，移植到围墙内。车辆只能停在围墙外马路上，围墙距离车辆约8米，围墙高度可忽略。
• 查表与应用：
  1. 确定关键参数：起重量 = 2吨，工作幅度 ≥ 8米（需跨越围墙，实际幅度可能8.5-9米）。
  2. 查找性能表：查看幅度为9.0米这一行。当主臂伸出13.9米时，额定起重量为2.0吨。
  3. 安全评估：
     • 2.0吨（实际重量） = 2.0吨（额定重量），这是非常危险的临界状态！
     • 考虑安全余量：2.0吨 × 85% = 1.7吨。而实际重量2吨 > 1.7吨，严禁直接作业！
  4. 风险与对策：
     • 风险：严重超载，极易导致车辆倾覆。
     • 对策：
       • **方案A
