好的，我们来详细解析一下东风EQ5160JSQZM1型随车吊在不同工况下，如何应用其起重性能表进行安全、高效的操作。

首先，需要明确几个关键概念：

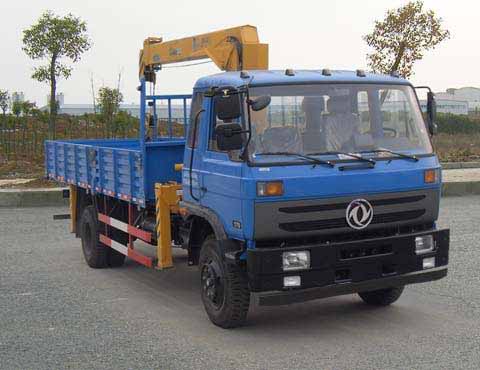

1. 车型解读：EQ5160JSQZM1

   • EQ：东风二汽集团。
   • 16：车辆总质量约为16吨。
   • JSQZM：J（货车底盘）、SQ（随车起重运输车）、Z（带自卸功能）、M（厂家自定义代号，可能指特定配置）。
   • 这款车通常配备一款三节直臂或折臂式吊机，最大起重量可能在6吨至10吨之间，具体取决于吊机型号（如徐工、三一、石煤等品牌吊机）。

2. 起重性能表的核心要素：

   • 工作幅度（半径）：吊臂回转中心到吊钩中心的水平距离。这是决定起重能力的最关键因素。
   • 额定起重量：在特定工作幅度和支腿全伸的情况下，吊机安全允许的最大起吊重量。
   • 吊臂长度：吊臂伸出的长度。工作幅度一定时，臂伸得越长，起重能力越差。
   • 支腿状态：是否使用支腿、支腿是否全伸，对稳定性影响巨大。性能表数据通常基于支腿全伸的工况。

---

应用案例解析

假设我们手头有一份该车型的起重性能表（此为模拟数据，实际操作前务必查阅随车附带的官方性能表）：

工作幅度 (米)	臂长6.5米 (吨)	臂长9.0米 (吨)	臂长11.5米 (吨)
3.0	8.0	6.5	-
3.5	7.0	5.8	4.0
4.0	6.0	5.0	3.5
4.5	5.0	4.2	3.0
5.0	4.0	3.5	2.5
...	...	...	...

案例一：工地装卸预制水泥板

• 工况描述：将堆放在地面的预制水泥板（每块重约3吨）吊装到卡车上。作业空间开阔，地面坚实平整。
• 应用步骤：
  1. 确认货物重量：3吨。
  2. 预估工作幅度：水泥板离车约4米，需要将吊臂伸出一定长度才能覆盖卡车货箱上方。假设需要臂长9米。
  3. 查表：在性能表中，找到“臂长9.0米”这一列，向下找到“工作幅度4.0米”对应的额定起重量为5.0吨。
  4. 安全判断：3吨 < 5.0吨，安全裕量充足，操作安全。
  5. 操作要点：
     • 确保支腿全伸，垫好枕木。
     • 将车停稳，使吊机回转中心尽量靠近水泥板，以减小实际工作幅度。
     • 在4米幅度内，可以安全完成起吊、回转、落位动作。

案例二：狭窄巷道吊装机械设备

• 工况描述：需要将一台小型机床（重约2.8吨）从临街店铺吊出。巷道狭窄，吊车只能一侧支腿受限，且工作幅度较大。
• 应用步骤：
  1. 确认货物重量：2.8吨。
  2. 评估工况特殊性：这是非标准工况。由于场地限制，工作幅度可能达到5.5米，且可能需要使用更长的手臂，例如11.5米，才能越过障碍物。
  3. 查表：查“臂长11.5米”列，在5.0米幅度时起重量为2.5吨，5.5米幅度时数据可能已低于2.5吨（性能表是递减的）。
  4. 安全判断：2.8吨 > 预估的2.5吨（5.5米幅度），超载风险极高！
  5. 决策与应对：
     • 严禁直接起吊。
     • 方案一（优化）：
