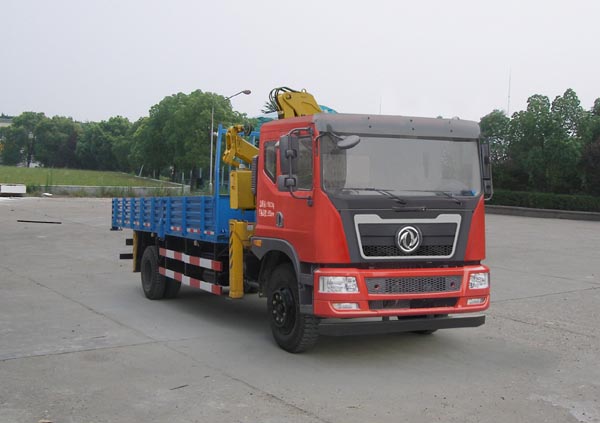

好的，我们来详细解析一下东风EQ5160JSQF1型汽车起重机（通常为16吨级别）的起重性能表在不同工况下的具体应用案例。

首先，需要明确一个核心概念：起重性能表是起重机安全操作的“生命线”。它不是一个固定的数值，而是根据吊臂长度、工作幅度（回转半径）以及是否使用支腿等多个变量动态变化的。

东风EQ5160JSQF1型起重机通常配备三节主臂（可能还有副臂），其性能表会明确列出在不同臂长和不同幅度下的最大额定起重量。

---

核心概念解读：性能表的关键参数

1. 额定起重量：在特定工况下，起重机允许吊起的最大重量。这个重量包括吊钩、索具等所有吊具的重量。
2. 工作幅度：吊钩中心线到起重机回转中心的水平距离。幅度越大，起重能力越小。
3. 臂长：吊臂完全伸出的长度。臂长越长，在相同幅度下的起重能力通常越小。
4. 支腿工况：使用全伸支腿作业，稳定性最好，起重能力最大。性能表主要数据都是基于支腿全伸的工况。

---

应用案例场景分析

假设我们手头有一份简化的EQ5160JSQF1性能表（数值为示例，请以实际设备铭牌为准）：

臂长 (米)	工作幅度 (米)	额定起重量 (吨)
10.2	3.0	16.0
10.2	5.0	10.5
10.2	7.0	6.5
10.2	9.0	4.0
17.6	4.0	9.0
17.6	7.0	5.8
17.6	10.0	3.5
17.6	14.0	1.8
24.0	6.0	4.5
24.0	10.0	2.5
24.0	16.0	1.2

案例一：厂房内设备安装（精确计算，空间受限）

• 工况描述：需要将一台重4.5吨的设备吊装到厂房内指定位置。设备放置点距离起重机回转中心约7米。厂房净高允许使用17.6米臂长。
• 应用步骤：
  1. 确定关键参数：已知吊装重量 = 4.5吨（需确认已包含吊具重量），工作幅度 ≈ 7米，所需臂长 = 17.6米。
  2. 查阅性能表：找到“臂长17.6米”这一行，查看“幅度7米”对应的额定起重量为 5.8吨。
  3. 安全校验：设备重量4.5吨 < 额定起重量5.8吨。符合安全要求。
  4. 注意事项：
     • 必须将支腿全伸，确保地面坚实平整。
     • 由于厂房内空间狭窄，要特别注意吊臂与厂房屋顶、横梁的安全距离，避免发生碰撞。
     • 此工况下还有一定的安全余量（1.3吨），但操作仍需平稳，严禁突然起升或回转。

案例二：路边绿化树木移植（中远距离吊装）

• 工况描述：需要将一棵重约2吨、连带土球的大树吊起，并移栽到距离起重机10米远的路边树坑中。现场空间允许使用24米长主臂。
• 应用步骤：
  1. 确定关键参数：吊装重量 ≈ 2吨，工作幅度 = 10米，所需臂长 = 24米（为保证安全高度和跨越障碍）。
  2. 查阅性能表：找到“臂长24米”这一行，查看“幅度10米”对应的额定起重量为 2.5吨。
  3. 安全校验：树木重量2吨 < 额定起重量2.5吨。符合安全要求，但余量很小。
  4. 注意事项：
     • 余量警告：安全余量仅0.5吨，操作必须极其谨慎。风荷载、树木的晃动都会对稳定性造成影响。
     • 必须精确估计树木重量，土球含水后重量会增加。
     • 此工况下
