好的，我们来详细探讨一下东风EQ5121JSQZMA这款12吨汽车起重机在不同工况下，如何应用其起重性能表进行安全、高效的操作。

首先，明确几个关键点：

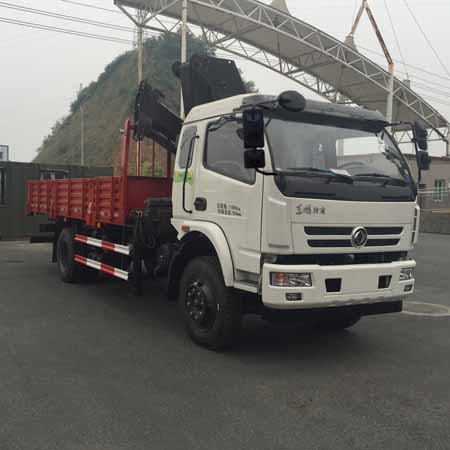

车型：东风EQ5121JSQZMA，通常为12吨级汽车吊。
核心文件：起重性能表，这是由制造商提供的、基于起重机结构和稳定性计算出的法定操作依据。任何实际操作都必须严格遵循性能表，严禁超载。
性能表关键参数：起重能力主要取决于工作幅度 和起重臂长度。此外，支腿状态（全伸或半伸）、是否使用副臂、场地平整度、风速等也是重要影响因素。

重要前提：在查阅性能表前，必须完成以下操作：

工况描述：在建筑工地门口，需要将一辆约4.5吨重的小型挖掘机从平板车上卸下，并移动到20米外的指定位置。场地平整坚硬。
性能表应用步骤：
1. 确定吊装重量：挖掘机重量4.5吨，加上吊钩、索具的重量，总重约4.7吨。这是我们的实际吊重（W）。
2. 确定工作幅度（R）：平板车停靠的位置决定了吊车中心到挖掘机重心的距离。假设这个距离为6米。这是我们的工作幅度（R）。
3. 查阅性能表：找到对应基本臂（最短臂） 或适中臂长（如10.5米）的性能表。在“工作幅度”一栏找到6米，查看对应的额定起重量。对于12吨吊车，在6米幅度、短臂工况下，额定起重量通常远大于10吨。
4. 安全对比：额定起重量（>>10吨） > 实际吊重（4.7吨）。结论：安全，可以作业。
5. 操作要点：由于是移动重物，需缓慢操作，避免大幅摆动。在移动过程中，幅度可能会发生变化，操作员需时刻关注幅度变化，确保在任何一点都满足 W < 额定起重量。

工况描述：在一个已建成的厂房内，需要将一段重约1.8吨的通风管道安装到8米高的支架上。厂房内有设备，吊车无法停靠在正下方，需要一定的幅度。
性能表应用步骤：
1. 确定吊装重量：通风管道1.8吨 + 吊具 ≈ 1.9吨（W）。
2. 确定工作幅度和臂长：吊车需要停靠在离安装点一定距离的地方。假设吊车中心到安装点的水平距离为10米（R）。安装高度为8米，考虑到吊钩和索具高度，起重臂需要达到约10-11米的高度。因此，需要伸出臂长，假设为13.5米（L）。
3. 查阅性能表：找到对应臂长13.5米的性能表。在“工作幅度”一栏找到10米，查看额定起重量。此时，额定起重量可能会下降到2.2吨左右（具体数值需查原厂表）。
4. 安全对比：额定起重量（2.2吨） > 实际吊重（1.9吨）。结论：在极限边缘，需谨慎操作。
5. 操作要点与风险分析：
  - 必须微动操作，避免任何突然的加速或减速。
  - 考虑安全系数和可能的计算误差，1.9吨非常接近2.2吨，存在风险。如果性能表在10米幅度、13.5米臂长的额定值是2.0吨，则严禁吊装！
  - 此工况下，起重机的稳定性是主要限制因素，而非结构强度。
