好的，我们来详细解析一下东风EQ5121JSQF1这款12吨汽车起重机在不同工况下，其起重性能表的实际应用案例。

首先，我们需要明确几个关键概念：

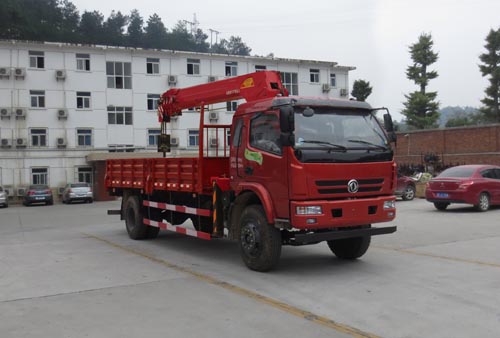

1. 车型简介：东风EQ5121JSQF1是一款经典的12吨级汽车起重机。它通常采用三节或四节主臂，全伸臂长可能达到20-24米左右，部分型号可能带有副臂以增加起升高度。
2. 性能表的核心：起重性能表是一个二维表格，横坐标通常是工作幅度，纵坐标通常是主臂长度。表格中的数值是在特定臂长和幅度下，起重机安全起吊的最大额定载荷。
3. 决定性因素：工作幅度是影响起重能力的最关键因素。幅度越大（吊臂伸得越远），起重能力急剧下降。其次是臂长，臂长越长，在相同幅度下起重能力也越低。
4. 安全前提：所有操作都必须基于支腿全伸、场地坚实平整的工况。性能表不适用于带载行驶或使用轮胎支撑作业的情况。

---

应用案例场景分析

假设我们手头有一份简化的EQ5121JSQF1性能表（数值为示意，请以实际设备铭牌为准）：

工作幅度 (米)	臂长 10.2 米 (吨)	臂长 17.4 米 (吨)	臂长 24 米 (吨)
3.0	12.0	7.5	4.0
4.0	8.0	6.0	3.5
5.0	6.0	5.0	3.0
7.0	3.5	3.2	2.2
10.0	2.0	1.9	1.5
14.0	-	1.0	1.0
18.0	-	-	0.6

案例一：工地设备卸货与就位

• 场景描述：在工地入口，需要将一台重约3吨的混凝土搅拌机从卡车上吊下，并放置到15米外的指定位置。场地开阔，无障碍物。
• 工况分析与查表：
  1. 确定重量：货物重量 = 3吨。
  2. 确定幅度：最关键的作业点是吊起货物后，回转至放置点。假设起重机停在卡车和放置点中间，工作幅度大约为7-8米。
  3. 确定臂长：由于货物在卡车上和地面高度都不算高，不需要很长的臂。使用较短的臂长（如17.4米）即可，操作更稳定、效率更高。
  4. 查表验证：在性能表中找到“臂长17.4米”一列，对应“幅度7.0米”的额定起重能力为3.2吨。
• 决策与应用：
  • 结论：3.2吨 > 3.0吨（货物重量），作业安全。
  • 操作要点：将起重机支腿全伸，停放在最佳位置，确保幅度在7米左右时能完成所有动作。吊装前，需将副臂收回（如果已安装），并使用17.4米臂长进行作业。在整个回转过程中，驾驶员需密切关注幅度变化，确保不超过安全范围。

案例二：厂房内设备安装

• 场景描述：在一个单层厂房（高8米）内，需要将一台重约1.8吨的通风设备吊装到房梁的支架上。起重机需要停在厂房门口，设备放置点距离门口约12米。
• 工况分析与查表：
  1. 确定重量：货物重量 = 1.8吨。
  2. 确定幅度和高度：这是一个典型的“幅度大、高度要求不高”的工况。工作幅度约为12米，起升高度需要超过8米（加上吊索具高度）。
  3. 确定臂长：虽然高度不高，但为了达到12米的幅度，可能需要使用较长的臂长（如24米）。因为短臂在12米幅度下可能已经超出性能表范围（表中17.4米臂在14米幅度时仅为1.0吨，不满足要求）。
  4. **查表
