吊车参数应用
好的，我们来详细探讨一下东风EQ5110JSQF这款汽车起重机在不同工况下，其起重性能表的实际应用案例。
首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，它规定了在特定工况下（主要是臂长和作业半径）吊车能够安全起吊的最大重量。

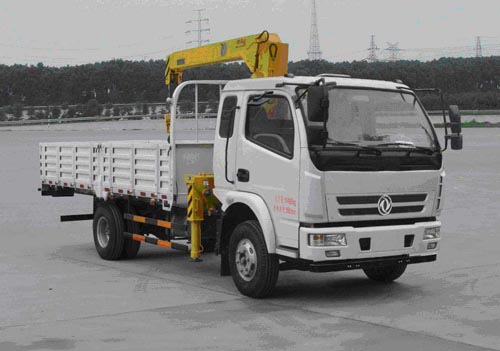

东风EQ5110JSQF是一款经典的12吨级汽车起重机，其性能表会因具体配置（如主臂长度、是否使用副臂）而有所不同，但应用逻辑是通用的。
理解性能表的关键参数
在分析案例前，先快速回顾性能表的几个关键参数：
- 额定起重量：在不同臂长和半径下允许的最大起吊重量。
- 工作幅度（作业半径）：吊钩中心到起重机回转中心的水平距离。半径越大，起重能力越小。
- 臂长：起重机主臂伸出的长度。臂长越长，在相同半径下起重能力越小。
- 支腿跨距：起重机支腿完全伸出的宽度和长度。跨距越大，稳定性越好，起重能力越接近性能表数值。
应用案例场景分析
以下是三个典型的工况案例，展示如何查阅和应用东风EQ5110JSQF的起重性能表。
案例一：市政工程 - 更换路灯
工况描述：
- 任务：将旧路灯吊下，将新路灯（重约0.8吨）安装到8米高的灯柱上。
- 场地：城市道路旁，地面坚实平整。空间有限，吊车需要靠近路边停放。
- 目标：安全、高效地完成作业。
性能表应用步骤：
- 确定吊装参数：
- 被吊物重量：0.8吨（800公斤）。
- 安装高度：8米。考虑到吊钩、索具的高度，所需臂长至少为10-11米。
- 作业半径：由于靠近路边作业，预计半径在5米左右。
- 查阅性能表（假设性能表节选）：
臂长（米） 3米半径 4米半径 5米半径 6米半径 ... 10.2 8.0吨 6.5吨 5.0吨 3.8吨 ... 13.2 6.2吨 5.0吨 4.0吨 3.0吨 ... 16.2 4.5吨 3.8吨 3.0吨 2.4吨 ... - 分析与决策：
- 选择 10.2米臂长，在 5米半径 下，额定起重量为 5.0吨。
- 安全验证：被吊物重0.8吨，远小于5.0吨的额定值，安全余量充足。
- 操作要点：支腿全伸，打好水平支腿。由于重量很轻，操作可以相对快速，但仍需平稳。
- 确定吊装参数：
结论：此工况对EQ5110JSQF来说非常轻松，属于“小马拉大车”的情况，重点在于现场安全和精准定位。
案例二：工地施工 - 吊装预制板
工况描述：
- 任务：将预制水泥板（重约4.5吨）吊装到二楼（高度约6米）。
- 场地：建筑工地，地面基本平整。吊车需要越过一堆建材，因此作业半径较大。
- 目标：评估作业可行性，确保不超载。
性能表应用步骤：
- 确定吊装参数：
- 被吊物重量：4.5吨。
- 安装高度：6米 + 预制板高度 + 索具高度，预计需要臂长10-12米。
- 作业半径：由于要越过障碍，实测作业半径约为7米。
- 查阅性能表：
臂长（米） 5米半径 6米半径 7米半径 8米半径 ... 10.2 5.0吨 3.8吨 2.8
- 确定吊装参数：
