好的，我们来详细探讨一下东风EQ5040JSQ随车吊在不同工况下如何应用其起重性能表。

首先，需要明确一个核心概念：起重性能表是吊车安全作业的生命线，绝对不能凭经验估算。

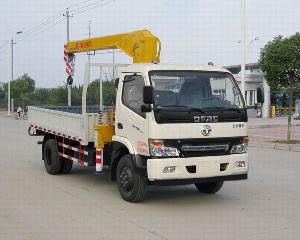

东风EQ5040JSQ是一款典型的“4吨级”随车起重运输车，通常配备的是4节直臂式吊机（如东风专底常用的型号）。其起重性能表的核心参数是工作幅度（吊臂伸出的水平距离） 和额定起重量，这两个参数是成反比的关系。

---

理解起重性能表的关键要素

在查看性能表前，必须理解以下几点：

1. 工作幅度（米）：吊钩中心到吊车旋转中心的水平距离。幅度越大，起重能力越小。
2. 额定起重量（吨）：在该工作幅度下，吊臂在正侧方或正后方时，允许起吊的最大重量。这个重量通常不包括吊钩、索具的重量。
3. 支腿全伸：性能表上的数据是基于所有支腿完全伸出、支撑在坚实地面上的理想工况。
4. 吊臂长度：吊臂伸得越长，起重能力会相应降低。性能表通常会给出不同臂长组合下的数据。
5. 作业方位：起重能力最强的是吊车的正后方和正侧方，最弱的是正前方（即驾驶室后方）。性能表会标明不同角度的能力。

---

应用案例场景分析

假设我们手头有一份东风EQ5040JSQ的简化性能表（数据为示例，请以实际车型手册为准）：

工作幅度 (米)	臂长4.2米 (吨)	臂长6.2米 (吨)	臂长8.2米 (吨)	臂长10.2米 (吨)
3.0	4.0	3.2	-	-
4.0	2.5	2.3	1.8	-
5.0	1.5	1.5	1.4	1.0
6.0	-	1.0	1.0	0.8
7.0	-	-	0.7	0.6
8.0	-	-	-	0.4

案例一：装卸工地上的预制水泥板

• 工况描述：将堆放在路边的预制水泥板（每块重约1.5吨）吊装到卡车上。卡车紧靠吊车停放，水泥板距离吊车中心约4米。
• 应用性能表：
  1. 确定重量：货物重量 = 1.5吨。
  2. 估算幅度：目标幅度 ≈ 4米（需要考虑卡车宽度和货物尺寸）。
  3. 选择臂长：货物堆放高度和卡车货箱高度都不高，使用最短的臂长即可满足高度要求，且起重能力最大。我们选择 臂长4.2米 的工况。
  4. 查表：在“臂长4.2米”一列，找到“工作幅度4.0米”，对应的 额定起重量为2.5吨。
• 安全分析与决策：
  • 1.5吨 < 2.5吨，从起重能力上看是安全的。
  • 但必须考虑安全余量：吊钩、吊带重量约50-100公斤，需计算在内。实际负载约1.55-1.6吨。
  • 结论：安全，可以作业。操作时，应将吊车支腿全伸，尽量将吊臂置于正侧方或正后方进行起吊。

案例二：在狭窄巷道内吊装空调外机

• 工况描述：需要将一台重约0.15吨的空调外机吊装到3楼阳台（离地约10米）。巷道狭窄，吊车无法靠近楼房，最近的工作幅度预计为7米。
• 应用性能表：
  1. 确定重量：0.15吨，非常轻。
  2. 估算幅度：7米。
  3. 选择臂长：需要达到10米以上的高度。简单的三角函数计算：高度10米，幅度7米，所需臂长至少为 √(10² + 7²) ≈ 12.2米。但该车型最大臂长可能只有10.2
