好的，非常乐意为您详细解析利勃海尔LTM 1400-7.1在不同工况下起重性能表的应用案例。

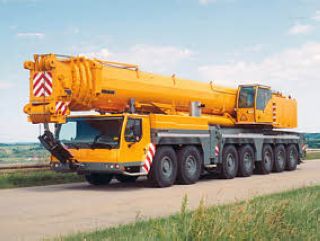

利勃海尔LTM 1400-7.1是一款400吨级的7节主臂全路面起重机，其核心优势在于强大的起重能力和出色的机动性。正确应用其起重性能表是确保每一次吊装作业安全、高效的关键。

首先，必须明确一个核心原则：起重性能表上的数据是在理想工况下的极限值。 实际应用中，必须考虑安全系数、现场条件以及吊装方案的具体细节。通常，实际起吊重量会控制在性能表数据的75%-85%以内（取决于公司安全规程和风险评估）。

以下是几个典型的应用案例，展示如何查询和应用性能表。

---

案例一：风电领域 - 安装风机机舱

工况描述：

• 吊装物： 风机机舱，重量约85吨。
• 作业半径： 由于塔筒高度和安全性要求，需要将机舱提升至约90米高。计划使用主臂+变幅副臂（Luffing Jib）工况。
• 现场条件： 风电场，地面坚实平整，但有一定风速。

应用性能表的步骤：

1. 确定工况配置： 首先，根据吊装高度和重量，确定需要使用“主臂 + 变幅副臂”工况。假设配置为：主臂伸长至60米，副臂安装角度为30度，副臂长度42米。总起升高度可超过100米，满足要求。
2. 查询对应性能表： 在LTM 1400-7.1的性能手册中，找到“主臂+变幅副臂”的起重性能表。表格的横轴通常是作业半径，纵轴是主臂长度或臂架组合，表格内的数据是额定起重量。
3. 定位关键参数： 在此案例中，关键参数是作业半径。为了安全地将机舱越过塔筒顶部进行安装，需要一定的幅度。假设计划作业半径为20米。
4. 读取数据并验证：
   • 在性能表中，找到主臂60米+副臂42米（30°）这一行。
   • 在横轴“作业半径”20米这一列交叉点，读取额定起重量。假设查表得到的数据为 105吨。
5. 安全评估：
   • 机舱重量85吨 < 额定起重量105吨。从数据上看是可行的。
   • 但必须考虑安全因素：
     • 风速： 高空作业风载影响大，性能表数据通常基于标准风速（如10m/s以下）。如果现场风速接近或超过限制，必须大幅降低额定起重量或停止作业。
     • 吊具重量： 85吨是机舱净重，还需加上吊钩、索具等重量（例如3吨），总吊重为88吨。
     • 安全系数： 88吨 / 105吨 ≈ 84%。这个利用率在通常的安全管理范围内（例如<85%），但需要经过严格审批。
   • 结论： 在此配置和工况下，该吊装方案理论上可行，但需密切关注风速，并确保支腿完全伸出，起重机处于最稳定的支撑状态。

---

案例二：石化建设 - 吊装大型反应器

工况描述：

• 吊装物： 大型反应器，重量150吨，直径较大。
• 作业半径： 反应器需要安装在高位基础上，且周围设备密集，起重机无法过于靠近。预计作业半径为14米。
• 现场条件： 石化厂内，地面为加固混凝土，空间相对受限。

应用性能表的步骤：

1. 确定工况配置： 物体重，但起升高度不高。优先考虑使用超起装置。超起可以大幅增加起重机在中等幅度下的稳定性，提升起重能力。配置为：主臂全伸（84米），使用超起配重（例如100吨配重），作业半径14米。
2. 查询对应性能表： 转到“带超起”的起重性能表。
3. 定位关键参数： 主臂长度84米，作业半径14米。
4. 读取数据并验证：
   • 在超起工况性能表中，找到84米主臂、14米半径交叉点的数据。假设查表得到额定起重量为 180吨。
5. 安全评估：
   • 反应器重量150吨 < 额定起重量180吨。
   • 关键考虑：
