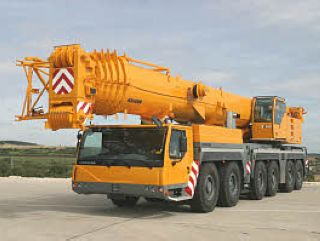

好的，这是一个非常专业且实际的问题。精通利勃海尔LTM1250-6.1的起重性能表是确保每一次吊装作业安全、高效的关键。下面我将通过几个典型的应用案例，详细解析如何在不同工况下应用其起重性能表。

首先，理解性能表的核心要素

在分析案例前，必须明确阅读性能表的几个关键点：

1. 工况配置： 这是性能表的基础。包括：
   • 支腿跨度： 全伸或半伸，决定了起重机的稳定基础。
   • 配重： LTM1250-6.1的最大配重为84吨。是否使用全部配重，对起重能力影响巨大。
   • 吊臂组合： 主臂长度、是否使用变幅副臂（LF）、飞臂（JJ）或塔式工况（TS）。
2. 工作半径： 吊钩中心到起重机回转中心的水平距离。
3. 额定起重量： 在特定配置和半径下，允许起吊的最大重量。此数值已包含吊钩、索具等吊具的重量。
4. 倾覆载荷： 性能表中通常以百分比（如%）表示，代表当前载荷占起重机倾覆临界载荷的比例。安全操作通常要求留有充足余量（例如不超过75%-85%）。

---

应用案例解析

案例一：风电设备吊装 - 大重量、大半径、高精度

• 场景描述： 在风电场安装一台风力发电机的机舱，重量为85吨。由于现场空间限制，起重机需要站在离基础中心20米的位置进行吊装。要求将机舱提升至90米高度。

• 性能表应用步骤：

  1. 确定工况配置：

     • 目标： 在20米半径下，起吊85吨至90米高。
     • 查表： 首先查看主臂性能表。即使主臂全伸（60米），在20米半径下的起重量也远不足以吊装85吨，且高度不够。因此，必须使用变幅副臂（LF）。
     • 配置选择： 查阅“主臂 + 变幅副臂”性能表。选择一种可能的配置：主臂42米 + 变幅副臂42米（LF42），总臂长84米。考虑到吊具和高度余量，这个配置可能刚好达到90米作业高度。

  2. 核对起重量：

     • 在性能表中找到对应配置：主臂42m + LF42m，配重84吨，支腿全伸。
     • 查看工作半径20米这一列。性能表会显示不同臂长角度下的起重量。例如，在20米半径时，允许的起重量可能为92吨。
     • 安全校验： 设备重量85吨 + 吊钩索具约3吨 = 总载荷约88吨。88吨 < 92吨，且在安全余量内。结论：此配置可行。

  3. 关键注意事项：

     • 风速： 风电吊装对风速极其敏感。性能表通常基于理想条件，必须参考手册中的风速修正系数。
     • 地基处理： 85吨的重量集中在支腿下，必须确保地面承载力足够，必要时使用路基箱。
     • 变幅副臂操作： 整个吊装过程需要精确控制变幅副臂的角度，性能表的数据是基于特定角度的。

案例二：化工厂设备更换 - 空间受限，需跨越障碍

• 场景描述： 在现有化工厂区内，更换一个重量为25吨的反应器。反应器位于设备群中央，起重机无法靠近，最近的安全站位点距离反应器中心有30米。吊装路径需要跨越一个15米高的管廊。

• 性能表应用步骤：

  1. 确定工况配置：

     • 挑战： 30米半径，需要跨越15米障碍，重量25吨不算大，但对臂长要求高。
     • 查表： 主臂工况可能就足够。查看主臂性能表（配重84吨，支腿全伸）。
     • 配置选择： 主臂需要伸出足够长度，以30米半径、臂架仰角安全跨越15米障碍。假设需要50米主臂。在性能表中找到主臂50米工况。

  2. 核对起重量：

     • 在50米主臂，30米半径下，额定起重量可能为32吨。
     • **安全校验
