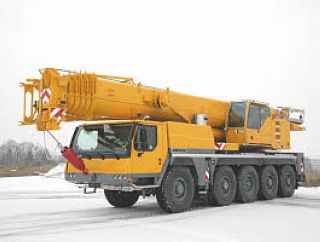

好的，利勃海尔LTM 1100-5.2 是一款非常经典的100吨级全地面起重机，以其卓越的性能和灵活性著称。其起重性能表是吊装作业的“圣经”，正确应用是确保安全和效率的关键。

下面我将通过几个典型的工况应用案例，详细解释如何应用LTM 1100-5.2的起重性能表。

第一步：理解性能表的基本构成

在查看案例前，必须先理解性能表的几个关键要素：

1. 主臂长度： 从完全缩回到完全伸出（LTM 1100-5.2的主臂最长可达60米）。
2. 工作半径： 吊钩中心到起重机回转中心的水平距离。
3. 配重： LTM 1100-5.2通常有基本配重和可选配重。性能表会明确标注在不同配重配置下的起重能力。例如，不带活动配重、带部分或全部活动配重。
4. 支腿工况：
   • 全支腿： 所有支腿完全伸出，提供最大的稳定性。这是最常用的工况。
   • 半支腿/不全支腿： 支腿部分伸出，起重能力会大幅下降，仅在空间受限时使用。性能表会单独列出。
5. 超起装置： 如果安装了变幅副臂或拉板式超起，会有另一套更复杂的性能表，主要用于提升起重能力或增加作业高度/幅度。

性能表通常是一个矩阵，行是工作半径，列是主臂长度，交叉点的数字就是在该臂长和半径下允许的最大起重量。这个重量已经包含了吊钩的重量。

---

应用案例

案例一：厂房内设备安装（精确计算，空间受限）

• 场景： 需要将一台重35吨的设备吊装到厂房内预定位置。设备就位点距离起重机预计站位15米。厂房净高20米，设备高度4米，索具高度约1.5米。厂房内有其他设备，空间相对紧凑。

• 应用步骤：

  1. 确定关键参数：

     • 吊装重量： 35吨（必须包括吊钩、索具的重量，此处假设已包含）。
     • 所需作业半径： 15米。
     • 所需起升高度： 20米（净高） - 安全距离（0.5米） = 19.5米。但起升高度需换算成吊臂顶的高度，即 19.5米 + 设备高（4米）+ 索具高（1.5米）≈ 25米。这意味着主臂长度必须能满足在15米半径时，臂头高度超过25米。

  2. 查阅性能表（全支腿工况）：

     • 找到对应 15米半径 的那一列。
     • 向下查看不同臂长下的起重能力：
       • 臂长24米： 起重能力可能为约50吨（>35吨，满足）。
       • 臂长30米： 起重能力可能为约40吨（>35吨，满足）。
       • 臂长36米： 起重能力可能为约32吨（<35吨，不满足！）。
     • 结论： 主臂不能超过30米。虽然24米臂长能力足够，但臂头高度可能不够（需要计算或查起升高度曲线图）。因此，选择28-30米臂长是最合适的。既能满足高度要求，起重能力又有充足余量（40吨 > 35吨，余量约14%）。

  3. 安全考量：

     • 检查工作区域地面承载力，确保支腿下垫好路基箱。
     • 考虑设备就位时的微动性，30米臂长比24米臂长晃动会稍大，需要操作手格外平稳。

案例二：风电塔筒吊装（大半径，关注风载）

• 场景： 吊装一节重28吨的风电塔筒。由于现场布置，起重机站位距离塔筒基础中心22米。

• 应用步骤：

  1. 确定关键参数：

     • 吊装重量： 28吨。
     • 作业半径： 22米（这是一个较大的半径，对起重机能力挑战较大）。

  2. 查阅性能表（全支腿，带全部配重）：

     • 找到 22米半径 列。
     • 查看能力：
       • 臂长30米： 能力可能仅为26吨（<28吨，不满足！）。
       • 臂长36米：
