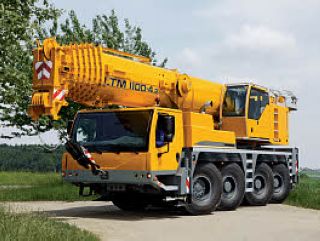

好的，我们来详细解析一下利勃海尔LTM 1100-4.2全地面起重机在不同工况下起重性能表的应用案例。

首先，理解LTM 1100-4.2的基本参数至关重要：

• 最大起重量： 100吨
• 主臂长度： 13.6米 - 60米
• 变幅副臂： 可延伸至最多61米（主臂+副臂总长达121米）
• 桥数： 4桥，全轮驱动/转向，机动性极强。

起重性能表的核心要素： 性能表不是一个单一的数字，而是一个复杂的矩阵，由以下几个关键因素决定：

1. 工作幅度： 吊钩中心到起重机回转中心的水平距离。这是最重要的参数。
2. 臂长： 主臂伸出的长度。
3. 工况配置：
   • 支腿跨距： 全伸支腿（通常提供最大稳定性）或半伸支腿。
   • 配重： 车上主配重（通常为18.5吨）和是否使用附加配重（最大可至70吨）。
   • 是否使用副臂。

应用案例：我们将通过三个典型场景来演示如何查询和应用性能表。

---

案例一：城市商业中心冷却塔吊装（精确计算，空间受限）

• 任务描述： 将一台重约25吨的冷却塔吊装至商业中心楼顶，安装位置距离楼边（即起重机站位点）约20米。楼高约30米。
• 工况分析与性能表查询：
  1. 确定所需臂长和幅度：
     • 吊装高度需超过30米，加上吊索具高度和安全距离，吊钩高度需约35米。
     • 工作幅度固定为20米。
     • 根据三角函数，35米高度、20米幅度，所需最小臂长 ≈ √(35² + 20²) ≈ 40.3米。我们选择42米主臂以确保安全。
  2. 查询性能表：
     • 找到对应 “42米主臂” 的性能表分页。
     • 查看 “20米幅度” 这一列。
     • 工况配置： 城市中心场地狭窄，我们假设只能使用半伸支腿，并使用车上标准18.5吨配重（以减少对地面的压力和运输成本）。
  3. 读取数据：
     • 在42米臂长、20米幅度、半支腿、18.5t配重的工况下，性能表显示额定起重量约为 28吨。
  4. 安全校核与决策：
     • 设备重量25吨 < 额定起重量28吨。
     • 安全余量： (28 - 25) / 28 ≈ 10.7%。这个余量需要考虑吊钩、索具的重量（约0.5-1吨）以及风载等动态因素。此余量略显紧张，但仍在可接受范围内。
     • 决策：
       • 方案A（保守）： 如果场地允许，尽量将支腿全伸，或在允许的情况下增加少量附加配重，性能表显示此时额定起重量会大幅提升至40吨以上，作业非常安全。
       • 方案B（执行）： 如果场地限制只能按原计划，则必须精心策划，确保吊装平稳，无风或微风天气作业，并严格监控。

---

案例二：风电场变压器更换（大重量，中幅度）

• 任务描述： 在风电场内更换一台重65吨的箱式变压器。起重机可以紧靠设备站位，目标幅度约为8米。
• 工况分析与性能表查询：
  1. 确定参数： 重量65吨，幅度8米。设备不高，所需臂长较短，假设使用18米主臂即可。
  2. 查询性能表：
     • 找到 “18米主臂” 的性能表。
     • 查看 “8米幅度” 这一列。
     • 工况配置： 野外场地开阔，我们使用全伸支腿以获得最大稳定性。为了吊起65吨的重量，必须使用附加配重。假设我们挂上全部70吨配重（车上18.5t + 附加51.5t）。
  3. 读取数据：
     • 在18米臂长、8米幅度、全支腿、70
