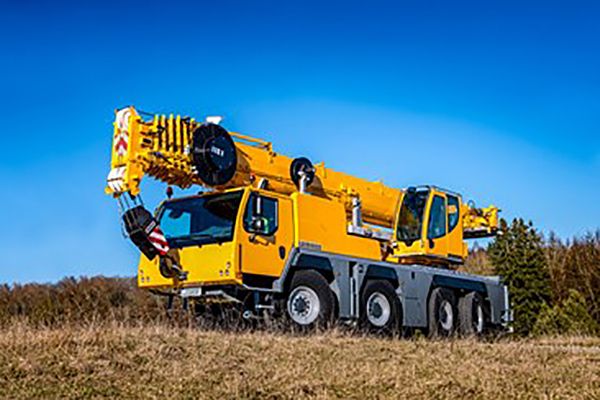

好的，我们来详细解析一下利勃海尔LTM 1090-4.2起重机在不同工况下如何应用其起重性能表。这对于安全、高效地完成吊装任务至关重要。

第一步：理解LTM 1090-4.2的基本参数

首先，我们需要了解这台设备的核心能力：

• 最大起重量： 90吨
• 主臂长度： 13.2米 - 60米（全缩/全伸）
• 副臂（选配）： 可延伸至最大臂长（如带副臂可达80米以上）
• 4桥底盘： 机动灵活，适用于城市和狭小场地。
• 关键限制因素： 幅度（工作半径）、臂长、支腿伸出情况、以及是否使用副臂。

核心原则：性能表中的数值是“最大允许值”，实际作业中必须留有安全余量，并严格遵守。

---

第二步：解读起重性能表的结构

利勃海尔的性能表通常是一个复杂的矩阵图，你需要同时查找两个参数来确定第三个。

• 纵轴（Y轴）： 通常是工作幅度。
• 横轴（X轴）： 通常是主臂长度。
• 交叉点数值： 在特定臂长和幅度下，起重机的额定起重量。

此外，性能表会分为多个部分，对应不同的配置：

1. 全支腿作业（360°全方位）：这是最常用的工况，性能最佳。
2. 不全支腿作业（如只伸出一侧支腿）：性能会大幅降低，必须查对专门的表格。
3. 使用副臂作业：主臂角度改变，性能表完全不同。

---

第三步：不同工况下的应用案例

案例一：近距离重物吊装（利用最大起重能力）

• 工况描述： 在工地现场吊装一台重约70吨的预制混凝土构件。作业区域开阔，可以完全伸出支腿。
• 应用性能表步骤：
  1. 确定配置： 全支腿，360°回转。使用最短的主臂（13.2米）以获得最佳性能。
  2. 查找幅度： 我们需要知道构件离起重机中心的距离。假设距离为6米。
  3. 查表： 在“全支腿，主臂13.2米”的性能表中，找到幅度为6米那一行。对应的起重量通常会非常接近最大起重量90吨。例如，表格显示在6米幅度下可吊载84吨。
  4. 结论： 84吨 > 70吨，且留有安全余量，此工况安全可行。吊装时应将起重机尽量靠近重物，并确保支腿下的地基坚实。

案例二：中远距离、中高度吊装（平衡臂长与幅度）

• 工况描述： 在一栋在建的10层楼房旁，将一台重约15吨的空调机组吊至30米高的楼顶。建筑物与起重机之间有安全距离。
• 应用性能表步骤：
  1. 确定配置： 全支腿作业。需要计算所需臂长。不仅要达到高度，还要有足够的幅度越过障碍物。假设需要将臂长伸至40米，工作幅度为16米。
  2. 查表： 在“全支腿，主臂40米”的性能表中，找到幅度16米那一行。假设对应起重量为18吨。
  3. 考虑吊具重量： 吊钩、索具等可能重约0.5吨。因此总吊载为15 + 0.5 = 15.5吨。
  4. 结论： 18吨 > 15.5吨，工况可行。但余量不大，操作必须非常平稳，避免突然摆动导致动态载荷超过限值。如果风速较大，需要重新评估。

案例三：使用副臂进行高、远距离吊装（性能大幅衰减）

• 工况描述： 安装一座通信塔的塔尖部件，部件重4吨，安装高度55米，且起重机需要停在较远的安全距离外，幅度要求24米。
• 应用性能表步骤：
  1. 确定配置： 必须安装副臂。假设主臂伸长至54米，加上副臂总臂长达到70米。
  2. 查表： 必须切换到“带副臂”的性能表。该表格的幅度通常是指吊钩相对于起重机回转中心的水平距离。在
