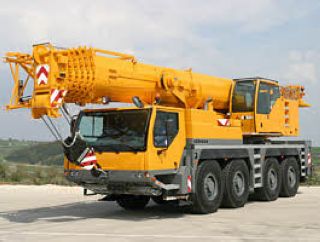

好的，利勃海尔LTM 1090-4.1 是一款非常经典且性能优异的90吨级全地面起重机。其起重性能表是吊装作业的“圣经”，正确应用是确保安全、高效施工的关键。

下面我将通过几个不同工况的实际应用案例，详细说明如何解读和应用LTM 1090-4.1的起重性能表。

首先，理解性能表的核心要素

在查看案例前，必须先理解性能表的几个关键参数和概念：

1. 工况（Configuration）： 这是性能表的基础，主要指起重机的支腿伸展状态和配重使用情况。

   • 支腿跨度： 支腿伸得越开，稳定性越好，起重能力越强。性能表通常会列出几种标准支腿跨度（如全伸、半伸等）。
   • 配重： LTM 1090-4.1的最大配重为21吨。使用全部配重时性能最佳，部分或不用配重时性能会大幅降低。
   • 超起装置（如有选装）： 如果安装了利勃海尔的VarioBase®变幅支腿功能或其它超起装置，会有单独的性能表，能力会显著提升。

2. 工作半径（Radius）： 吊臂铰点中心到吊钩垂线的水平距离。这是决定起重能力的首要因素。半径越大，起重能力越小。

3. 臂长（Boom Length）： 主臂伸出的长度。在相同半径下，臂长越长，起重能力越低（因为吊臂自身重量和结构强度限制）。

4. 额定载荷（Load Capacity）： 表格中对应工况、半径和臂长下的最大允许起吊重量。这个数值已经包含了吊钩、索具等所有吊具的重量。

5. 百分比（%）： 性能表旁通常有“载荷与半径关系图”或“百分比表”，用于计算在非标准臂长或复杂工况下的能力。

---

应用案例

案例一：常规厂房内设备安装（使用主臂，固定半径）

• 任务描述： 将一台重28吨的设备吊装到厂房内预定基础上。设备就位点距离起重机中心约7米。厂房净高15米，空间允许主臂工作。地面为坚实水泥地。
• 应用步骤：
  1. 确定工况： 场地良好，可使用全支腿（例如：7.5 x 7.5米跨度）。为确保安全裕度，使用全部21吨配重。
  2. 查找性能表： 找到对应“全支腿，全配重（21t）”的性能表。
  3. 匹配参数：
     • 工作半径： 7米。
     • 所需臂长： 设备高度+吊索高度+安全余量 ≈ 3米 + 2米 = 5米。但主臂最短长度通常大于此值，假设需要伸出主臂至约12米才能安全越过障碍。我们查看12米臂长对应的行。
  4. 读取数据： 在性能表中，找到“半径7米”与“臂长12米”交汇的格，查得额定载荷约为 41吨。
  5. 安全校核： 设备重量28吨 < 额定载荷41吨。符合要求，且安全余量充足（>75%）。
  6. 额外考虑： 需确认吊钩和索具重量（假设为0.5吨），则总吊重为28.5吨，依然远小于41吨。

案例二：风电塔筒吊装（使用副臂，大半径作业）

• 任务描述： 吊装一节重20吨的风电塔筒，就位半径达到18米。需要主臂+副臂（玉臂）作业。
• 应用步骤：
  1. 确定工况： 风电场地通常开阔，使用全支腿，全配重。
  2. 查找性能表： 切换到“主臂+副臂”的性能表。假设主臂伸长至24米，副臂安装角度为30度（这会影响作业半径和高度）。
  3. 匹配参数： 这是一个迭代过程。我们需要一个组合，使得在18米半径时，起重能力大于20吨。
     • 假设主臂24米，副臂9米，总臂长33米。通过计算或图表，确定在18米半径时，该配置的额定载荷。
     • 或者，性能表可能直接给出“主臂+副臂”在不同主臂长度、副臂角度和
