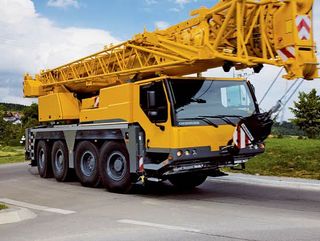

好的，我们来详细解析一下利勃海尔LTM1070-4.2在不同工况下如何应用其起重性能表。这对于吊车操作员、吊装计划和现场安全负责人至关重要。

第一步：理解LTM1070-4.2的关键性能参数

在查看性能表之前，必须先明确这台设备的基本能力，因为它决定了性能表的应用前提：

• 最大起重量： 70吨
• 主臂长度： 13.6米 - 60米（全缩/全伸）
• 变幅副臂： 可选配，最大可延长至54米（主臂+副臂总长可达60米 + 54米 = 114米）
• 桥数： 4桥底盘，机动性好。
• 关键配置： 性能表严格依赖于支腿跨距、配重 和吊臂组合。

---

第二步：如何阅读起重性能表

利勃海尔的性能表通常是多维度的，你需要同时考虑以下几个因素来确定额定起重量：

1. 工作半径： 吊钩中心到起重机回转中心的水平距离。这是最重要的参数。
2. 吊臂长度： 主臂伸出的长度。
3. 支腿跨距： 全伸支腿（通常为7.6m x 7.6m）或半伸支腿。跨距越大，稳定性越好，起重能力越强。
4. 配重状态： 是否安装了全部配重（如20吨配重）。
5. 工况区域： 360°全周作业或侧方/后方特定区域作业。360°作业能力通常最低。

核心原则： 对于同一个吊臂长度，工作半径越大，起重能力越小。对于同一个工作半径，吊臂伸得越长，起重能力越小。

---

第三步：不同工况下的应用案例

以下是三个典型的应用场景，展示如何查询和应用性能表。

案例一：城市立交桥工地 - 安装预制梁（标准工况）

• 任务： 将一块重28吨的预制混凝土梁吊装到桥墩上。
• 现场条件： 场地平整坚实，可以全伸支腿（7.6m x 7.6m）。配重20吨全装。需要在侧方区域进行吊装（非360°回转）。
• 吊装参数估算：
  • 桥墩高度约10米。
  • 梁的长度为20米，需要将吊点设置在重心附近。为避免吊臂与梁碰撞，预计工作半径至少需要12米。
  • 吊钩、索具重量约1吨。因此，总吊重 = 28吨 + 1吨 = 29吨。
• 查询性能表（假设侧方工况，全支腿，20t配重）：
  • 我们需要找到一个吊臂长度和工作半径的组合，其对应的额定起重量 ≥ 29吨。
  • 先看工作半径12米这一列：
    • 吊臂长度18.2米时，额定起重量可能为40吨（>29吨，安全）。
    • 吊臂长度30米时，额定起重量可能降至28吨（<29吨，危险！不可行！）。
  • 结论与应用： 我们不能使用过长的吊臂。操作员应将主臂长度控制在18米至22米之间，确保在12米工作半径下，起重能力始终大于29吨。同时，必须将起重机设置在侧方作业区域，以获得最佳性能。

案例二：工厂车间内 - 更换大型设备（受限空间工况）

• 任务： 在厂房内更换一台重15吨的旧设备。厂房净高15米，设备需从屋顶维修孔吊入，周围有管道，空间狭窄。
• 现场条件： 支腿无法全伸，可能只能半伸（例如5m x 5m）。厂房内回转受限，可能需要360°作业。为方便进出，可能未安装全部配重。
• 吊装参数估算：
  • 起升高度需要超过15米，加上吊钩高度，主臂长度至少需要20米以上。
  • 工作半径受设备位置和柱子限制，预计为8米。
• 查询性能表（最不利工况：360°回转，半支腿，可能无配重或半配重）：
  • 这是关键！ 必须使用对应“半支腿”和“360°”的性能表，而不是案例一中的表。
  • 查看工作半径8米，主臂长度22米
