好的，我们来详细解析一下利勃海尔LTM1070-4.1这款非常经典的4轴起重机在消防领域的应用，特别是其起重性能表在不同工况下的实际应用案例。

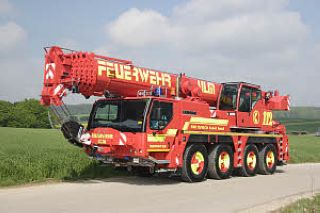

首先，需要明确一点：LTM1070-4.1 本身是一款通用型全地面起重机，并非专门的消防起重机（如利勃海尔的LTM1120-4.1救援车）。但它凭借出色的机动性、相对紧凑的尺寸和强大的起重能力，被许多消防队选作主力救援装备，用于交通事故救援（RTI）、建筑物倒塌救援、以及各种复杂的抢险任务。

核心前提：起重性能表是安全操作的“生命线” 在消防抢险中，每一秒都至关重要，但安全永远是第一位的。错误估计吊装能力可能导致灾难性后果（如吊车倾覆、负载坠落、二次灾害）。因此，消防员（起重机操作员）必须像熟悉地图一样精通性能表。

---

起重性能表的关键要素（以LTM1070-4.1为例）

在查看性能表前，必须理解几个决定起重能力的关键参数：

1. 工况：主要涉及支腿伸展情况（全伸/半伸/不全伸）和配重（是否安装、安装多少）。
2. 幅度：吊臂铰点与负载重心之间的水平距离。这是最重要的参数，幅度越大，起重能力急剧下降。
3. 臂长：主臂伸出长度。臂长越长，在相同幅度下的起重能力越小。
4. 配重：LTM1070-4.1通常可携带10.6吨或16吨的配重。使用配重能显著提升起重能力。

---

应用案例场景分析

以下是三个典型的消防抢险场景，展示如何应用起重性能表。

案例一：高速公路交通事故救援 - 侧翻货车扶正

• 场景描述：一辆满载货物的中型货车在高速公路上侧翻，需要将车体扶正以便救出被困司机和清理现场。现场空间有限，吊车只能在路边硬路肩展开。
• 工况选择：
  • 支腿：由于空间狭窄，支腿可能无法完全伸展。假设只能半伸（例如，支腿跨距5.5米 x 6米）。
  • 配重：为最大化起重能力，安装全部16吨配重。
  • 臂长：货车高度约3米，扶正过程所需起升高度不高，但需要一定幅度来避开护栏。选择较短主臂，如14米。
• 性能表应用：
  1. 查找对应工况表：找到“支腿半伸，16吨配重”的性能表。
  2. 确定幅度：估算吊钩需要伸到车体上方的水平距离。假设幅度为8米。
  3. 查表：在14米臂长、8米幅度的交汇点，查得额定起重量。假设为8.5吨。
  4. 安全校核：
     • 估算侧翻货车车头部分重量（约4-5吨）。
     • 8.5吨 > 5吨，理论上是安全的。
     • 但必须考虑：扶正过程中，负载可能突然摆动，产生动态载荷；货物可能松散，重量分布不均。因此，必须留有充足的安全余量。操作员会选择在更小的幅度（如6-7米）下操作，此时起重量可能达到12吨以上，安全性大大增加。
• 决策：操作员将车辆尽可能靠近事故车，减小工作幅度，确保在性能表的安全范围内，并有足够的余量应对动态冲击。

案例二：建筑物局部坍塌救援 - 移除大型预制板

• 场景描述：一栋旧楼局部坍塌，一块大型混凝土预制板悬空，阻碍了救援通道，需要将其吊离。
• 工况选择：
  • 支腿：现场地面条件尚可，有足够空间，将支腿全伸（7.5米 x 7.5米），以获得最稳定的基础和最大起重能力。
  • 配重：安装全部16吨配重。
  • 臂长：预制板在3楼高度（约10米），加上吊索具和安全高度，需要臂长至少20米以上。选择主臂22米。
• 性能表应用：
  1. 查找对应工况表：找到“支腿全伸，16吨配重”的性能表。
  2. 确定幅度：吊车需要停在安全距离外，避免二次坍塌风险。假设吊臂需要伸出15米的幅度才能钩到预制板。
