好的，我们来详细解析一下利勃海尔LTM1060-3.1在不同工况下起重性能表的应用案例。

首先，明确几个关键点：

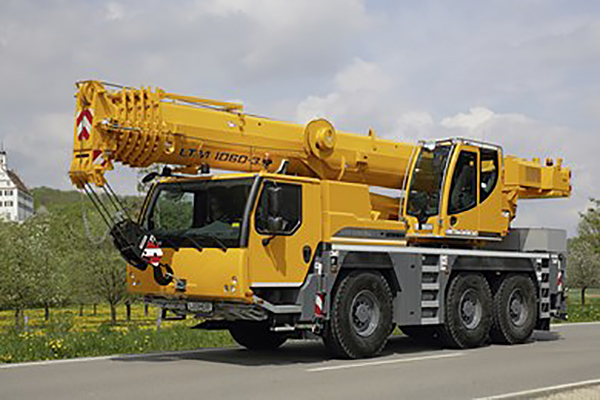

• LTM1060-3.1 是一款60吨级的全地面起重机，其最大特点是 “长臂杆”，主臂全长42米，加上变幅副臂可达51米，在同级别中优势明显。
• 起重性能表 是吊车司机的“圣经”，它详细列出了在不同幅度（工作半径）、不同臂长组合下，起重机能够安全起吊的最大重量。
• 工况 主要指的是起重机的支腿状态（全伸或半伸）和配重 状态。LTM1060-3.1通常有基本配重（如9.6吨）和行驶状态下的最大配重（如17吨）等选项。

核心原则： 性能表上的数值是极限值，实际作业中必须考虑安全系数（通常只用到额定载荷的75%-85%），并严格遵守“幅度优先，重量其次”的原则。即，先确定吊物和吊钩的位置（幅度），再查表看此幅度下允许吊多重。

---

应用案例场景分析

案例一：城市内狭小场地安装空调机组

• 工况特点：

  • 场地限制： 工地入口狭窄，周围有建筑物，支腿无法全伸。
  • 吊装物： 一台大型中央空调室外机组，重量约 12吨。
  • 安装位置： 建筑物旁边，需要将机组吊至离起重机中心约 14米 的混凝土基础上，安装高度约10米。

• 性能表应用分析：

  1. 确定工况： 由于场地限制，支腿很可能只能半伸。我们查看性能表中 “支腿半伸” 的工况页。
  2. 确定臂长： 安装高度10米，加上索具和机组本身高度，吊钩需要达到约12-13米的高度。使用相对较短的臂长（如18米或21米）即可满足，且短臂起重性能更好。
  3. 查表： 在“支腿半伸”工况下，找到 臂长18米 这一列，查看 幅度14米 对应的额定起重量。
     • 假设查表结果为：在14米幅度、18米臂长下，额定起重量为 13.5吨。
  4. 安全评估：
     • 吊物重量12吨 < 额定起重量13.5吨，从数值上看是允许的。
     • 但必须考虑安全余量！ 13.5 - 12 = 1.5吨的余量，余量占比为12.5%，对于这种精确吊装来说略显紧张。经验丰富的司机会考虑：
       • 是否有风载？
       • 吊具和吊钩的重量（通常为0.2-0.5吨）是否已从额定起重量中扣除？
       • 动作是否平稳，避免晃动导致幅度瞬间增大。
     • 决策： 如果可能，应尽量调整起重机位置，将工作半径缩小到12米或13米，这样额定起重量会显著增加，作业更安全。或者，确认在21米臂长下14米幅度的起重能力是否足够（通常会略低，但可能也够用），为可能需要调整臂长留出空间。

案例二：郊外风电项目吊装小型变压器

• 工况特点：

  • 场地开阔： 支腿可以全伸，地面坚实。
  • 吊装物： 箱式变压器，重量约 22吨。
  • 安装位置： 变压器基础离起重机中心约 7米。

• 性能表应用分析：

  1. 确定工况： 理想工况，支腿全伸，并挂上全部配重（17吨）。我们查看性能表中最优的工况页。
  2. 确定臂长： 变压器不高，但为了安全和有更好的视野，可以使用中等臂长，如24米或30米。
  3. 查表： 在“支腿全伸+全配重”工况下，找到 臂长24米 这一列，查看 幅度7米 对应的额定起重量。
     • 假设查表结果为：在7米幅度、24米臂长下，额定起重量为 36吨。
  4. **安全评估
