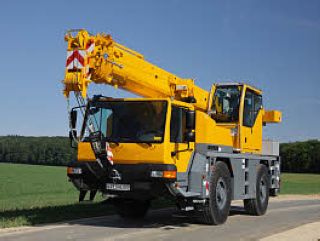

好的，利勃海尔LTM1030-2.1 是一款非常经典的30吨级全地面起重机，以其紧凑的尺寸和出色的机动性著称，广泛应用于城市建设和各种空间受限的工况。其起重性能表是吊装作业安全与效率的核心依据。

下面我将通过几个典型的应用案例，详细说明如何在不同工况下应用LTMHC 1030-2.1的起重性能表。

首先，理解性能表的关键要素

在查看案例前，必须明白性能表上的几个关键参数：

1. 吊臂长度和仰角： 性能表通常以吊臂长度和仰角为行列基础。
2. 工作半径： 吊钩中心到起重机回转中心的水平距离。这是决定起重能力的最关键因素之一。
3. 配重： LTM 1030-2.1通常有可选的配重（如4.6吨或7.4吨）。使用不同配重，性能截然不同。
4. 支腿工况： 是全伸支腿（提供最大稳定性）还是半伸/部分伸出支腿。性能表会明确标注。
5. 额定载荷： 在特定工况下允许起吊的最大重量。实际起吊重量必须小于或等于额定载荷，并考虑吊具（如吊钩、索具）的重量。

---

应用案例

案例一：城市狭窄空间安装空调机组

• 工况描述：

  • 任务：将一台重约3.5吨的中央空调室外机组吊装到10层楼（约30米高）的屋顶。
  • 场地：城市中心，作业空间极其狭窄。起重机只能停靠在离建筑物约8米远的人行道上。
  • 吊臂要求：需要跨越约30米的高度，并有一定的安全余量，预计主臂需要伸出32米左右。
  • 支腿：由于空间限制，支腿可能无法全伸。

• 性能表应用步骤：

  1. 确定关键参数： 工作半径 ≈ 8米，吊臂长度 ≈ 32米。
  2. 查找对应表格： 找到LTM 1030-2.1在 “部分支腿伸出” （例如，支腿半伸）工况下的性能表。绝对不能使用“全伸支腿”的性能数据，否则极度危险！
  3. 交叉查询： 在表格中，找到“吊臂长度32米”这一行，然后横向查找“工作半径8米”这一列对应的额定载荷。
  4. 读取数据并验证：
     • 假设查表得到在32米臂、8米半径下的额定载荷为 4.0吨。
     • 安全校验： 设备重量（3.5吨）+ 吊钩索具重量（约0.2吨）= 总重约3.7吨。
     • 3.7吨 < 4.0吨，理论上是安全的。
  5. 考虑安全余量和现实因素：
     • 风载： 高楼旁可能有风，会减小有效起重能力。
     • 吊臂柔性与精度： 长吊臂在起吊时会有一定下挠，需要精细操作。
     • 最终决策： 虽然理论计算通过，但考虑到高空作业的风险和风载，经验丰富的机手可能会选择将工作半径视为9米或10米来查表，以获得更大的安全余量。如果9米半径下的额定载荷为3.5吨，那么3.7吨的总重就超出了安全范围，需要调整方案（如寻找更近的停车点或使用更大吨位的起重机）。

案例二：郊区厂房内设备移位

• 工况描述：

  • 任务：将一台重12吨的机床从厂房A点移动到B点，移动距离短，但需要吊起并回转。
  • 场地：厂房内，高度有限，但地面坚实。起重机可以停在厂房中央，支腿可以全伸。
  • 吊装要求：工作半径小，可能只需要5米。吊臂不需要完全伸出，可能15米主臂就够了。

• 性能表应用步骤：

  1. 确定关键参数： 工作半径 = 5米，吊臂长度 = 15米，支腿全伸。
  2. 查找对应表格： 使用 “全伸支腿” 工况下的性能表，这是最稳定、性能最好的工况。
  3. 交叉查询： 在15米臂长、5米半径下查表。
