吊车参数应用
好的，我们来详细探讨一下柳工TC550A汽车起重机在不同工况下，如何应用其《起重性能表》来指导实际作业。这不仅是操作手的基本功，更是确保吊装安全的关键。
首先，理解TC550A的核心参数和性能表结构

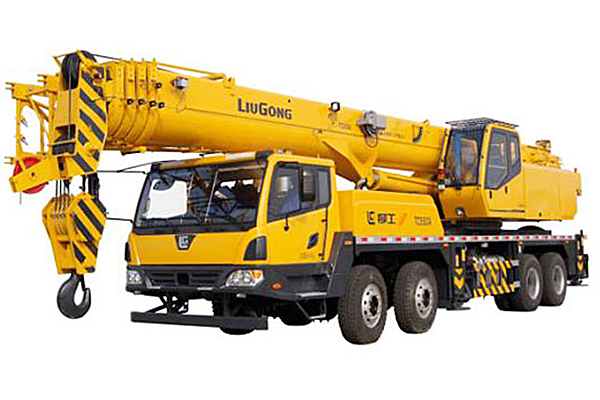

柳工TC550A是一款55吨级的汽车起重机，其主要特点包括：
- 主臂长度： 基本臂10.8米，全伸主臂42米。
- 副臂： 可选配副臂，可延伸至9.5米或15米，最大臂架长度可达57米。
- 工况： 性能表通常基于不同的支腿跨距和臂长组合来制定。
性能表的关键要素：
- 工况（支腿跨距）： 表格顶部会标明是全支腿（如7.6m x 7.6m）还是半支腿或其他特定跨距。跨距越大，稳定性越好，起重能力越强。
- 臂长： 表格左侧是工作臂长。
- 工作幅度（回转半径）： 表格上方是吊臂中心到吊钩垂直线的水平距离。幅度越大，起重能力越小。
- 额定起重量： 表格主体中的数字，单位是吨。这个数值是在特定臂长、幅度和支腿工况下的最大安全起吊重量。
核心原则： 在任何一次吊装前，操作手必须根据实际场地条件确定支腿跨距，根据吊装目标的高度和位置确定所需臂长和工作幅度，然后查表找到对应的额定起重量，并确保被吊物的重量（包括吊具重量）小于该额定值。
不同工况下的应用案例
案例一：近距离、重物吊装（典型厂房设备安装）
- 场景描述： 在开阔的工厂地面，需要将一台重35吨的设备安装到基础上。设备基础距离起重机中心约5米。场地允许打全支腿。
- 应用性能表步骤：
- 确定工况： 场地开阔，使用全支腿工况（例如7.6m x 7.6m），这是起重能力最强的工况。
- 确定幅度： 工作幅度为5米。
- 确定臂长： 设备不高，基础也矮，使用较短臂长即可，比如选择基本臂（10.8米） 或稍长一点的臂长。
- 查表： 在全支腿工况下，查“臂长10.8米”一行与“幅度5米”一列的交点。以TC550A的性能为例，此工况下的额定起重量可能超过45吨。
- 安全验证： 被吊物35吨 < 额定起重量45吨+，安全余量充足，可以安全作业。
- 注意事项： 即使起重能力足够，也要注意设备起升过程中的平稳性，防止晃动。
案例二：中远距离、中高度吊装（楼板预制件吊装）
- 场景描述： 在建筑工地，需要将一块重15吨的预制楼板吊到离地15米高的位置。起重机中心距离安装点约16米。场地允许打全支腿。
- 应用性能表步骤：
- 确定工况： 同样使用全支腿工况以保证最大稳定性。
- 确定幅度和臂长： 这是关键。幅度是16米。我们需要计算所需最小臂长。这是一个几何问题：臂长 ≥ √(幅度² + 高度²)。√(16² + 15²) ≈ 21.9米。考虑到吊钩、索具的高度和安全余量，我们选择主臂伸长至28米左右。
- 查表： 在全支腿工况下，查“臂长28米”一行与“幅度16米”一列的交点。此时额定起重量可能约为17吨。
- 安全验证： 被吊物15吨 < 额定起重量17吨，安全，但余量很小。
- 风险控制： 此工况下余量不足2吨，属于“临界吊装”。必须确保：
- 重量计算准确，包括吊具重量。
- 地面坚实平整，支腿垫板铺设到位。
- 操作平稳，严禁急起急停或大幅回转。
- 考虑风载的影响，风力过大时应停止作业。
