吊车参数应用

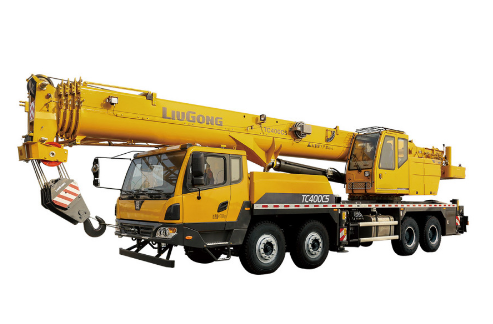

好的，柳工TC400C5是一款40吨级的汽车起重机，以其卓越的起重性能、灵活的机动性和高性价比在市场上广受欢迎。其起重性能表是司机和指挥人员进行每一次吊装作业的“圣经”，正确应用是安全施工的根本。
下面我将通过几个典型的工况应用案例，详细说明如何在实际工作中查询和应用TC400C5的起重性能表。
核心概念：理解性能表的关键参数
在查看案例前，必须先理解性能表的几个关键维度：
- 工况：TC400C5通常有多种工况，最常见的是：
- 主臂工况：使用基本臂（最长可能为10.8米或11.6米）和不同节数的伸缩臂进行作业。
- 副臂工况：在主臂末端加装副臂，用于需要更高作业高度但起重量要求较低的场景。
- 幅度（工作半径）：吊钩中心到起重机回转中心的水平距离。这是决定起重能力的首要因素。
- 臂长：起重机主臂伸出的长度。在相同幅度下，臂长越长，起重能力越低。
- 支腿状态：性能表是基于全伸支腿、360°全回转工况制定的。如果支腿未全伸或非全回转作业，起重能力会大幅下降，需参考另一张专门的“非全支腿工况”性能表。
应用案例一：工地设备卸货与安装
- 场景描述：在建筑工地，需要将一台重约12吨的空气压缩机从卡车上吊下，并安装到15米外的混凝土基础上。现场地面坚实平整。
- 应用步骤：
- 确定工况：此作业不需要特别高的高度，但要求稳定性。选择主臂工况。
- 估算幅度：
- 卡车停靠位置：假设起重机支腿中心距卡车车厢约6米。
- 安装位置：起重机需要回转至基础位置，最大幅度可能达到约10米。
- 关键点：我们必须以最不利的作业幅度来校核起重能力，即10米。
- 查询性能表：
- 查看TC400C5主臂工况性能表（假设为全支腿360°）。
- 在“幅度”列中找到 10米。
- 查看不同臂长下的额定起重量。例如：
- 臂长10.8米（基本臂）时，额定起重量可能为 20吨。
- 臂长18米时，额定起重量可能为 14吨。
- 臂长24米时，额定起重量可能为 9吨。
- 分析与决策：
- 货物重12吨，在10米幅度下，我们必须选择臂长不超过18米的工况（因为24米臂长时只能吊9吨<12吨）。
- 考虑到安装时需要一定的高度，我们选择臂长18米。此时额定起重量14吨 > 货物重12吨，安全余量为2吨，符合安全规范（通常要求负载不超过额定起重量的75%-90%，视情况而定）。
- 结论：使用18米主臂，在10米幅度内可以安全完成此次吊装。司机需严格控制幅度，指挥人员需密切监控。
应用案例二：钢结构厂房屋架吊装
- 场景描述：在钢结构厂房施工中，需要将一榀重8吨的钢屋架吊装到15米高的柱顶。起重机需在压实的地面上作业，幅度较大。
- 应用步骤：
- 确定工况：作业高度要求高，但起重量不大。优先考虑使用主臂，如果主臂长度不够，再考虑副臂工况。
- 估算幅度和臂长：
- 高度要求：柱顶高15米，吊索具高度约2米，屋架本身高约2米。所需最小吊钩高度约为 15m + 2m + 2m = 19米。
- 幅度：由于场地限制，起重机中心需距离柱基约14米。
- 计算所需臂长：这是一个几何问题。粗略估算：√(幅度² + 高度²) = √(14² + 19²) ≈ √(196+361) = √557 ≈ 23.6米。因此，需要主臂伸出至24米左右。
- 查询性能表（主臂工况）：
- 幅度：14米。
- 臂长：24米。
- 查询24米臂长、14米幅度下的额定起
