吊车参数应用

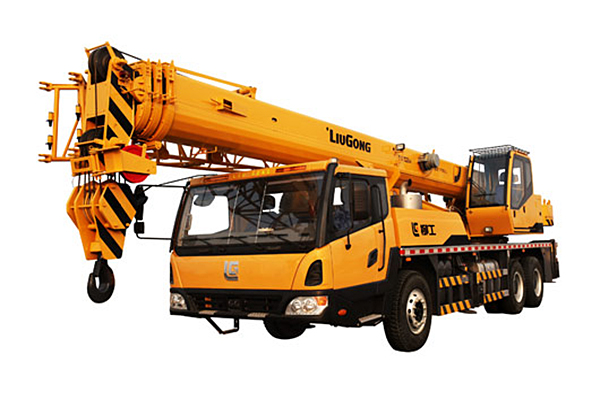

好的，我们来详细探讨一下柳工TC250-4汽车起重机在不同工况下，如何应用其《起重性能表》来确保作业安全与高效。
首先，明确一个核心概念：起重性能表是吊车操作的“法律”和“生命线”。任何操作决策都必须基于性能表，严禁凭经验估算。
柳工TC250-4 关键参数回顾
- 最大额定起重量： 25吨
- 主臂长度： 10.4米 ~ 31.6米（基本臂+4节伸缩臂）
- 副臂长度： 可选配，通常可再加长7.5米或9.5米
- 主要工况： 通常指不同的支腿伸展状态，决定了起重机的稳定性和起重能力。
应用案例解析
我们假设一个典型的施工场景：将一个重达10吨的预制混凝土构件吊装到15米高的楼板上。
第一步：确定关键参数
- 吊装重量（Load Weight）： 10吨。这是已知的，但必须包括吊钩、索具的重量。假设吊钩和索具重0.5吨，则总吊重 W = 10.5吨。
- 作业半径（Radius）： 吊车回转中心到构件重心位置的水平距离。假设由于场地限制，吊车不能紧贴楼体，需要保持一定距离。我们估算作业半径 R ≈ 9米。
- 臂长（Boom Length）： 构件需要被吊到15米高。吊钩、钢丝绳本身有长度，构件也有高度。为了安全越过楼板护栏，吊钩起升高度至少需要18米。根据简单的几何关系（臂长、半径、高度构成直角三角形）：
- 臂长 L ≥ √(半径 R² + 高度 H²) = √(9² + 18²) = √(81 + 324) = √405 ≈ 20.1米。
- 因此，我们初步选择主臂长度 L = 21.2米（这是TC250-4的一个标准臂长组合）。
第二步：查阅《起重性能表》
柳工TC250-4的性能表是分工况（支腿状态）和臂长列出的。我们假设此时吊车处于全支腿工况（即360°全周作业），这是最常用的工况，能力最强。
找到 “主臂工况表 - 360°全周” 部分，然后找到 “臂长：21.2米” 这一列。
| 作业半径 (m) | 臂长21.2m (吨) |
|---|---|
| 3.0 | 19.5 |
| 3.5 | 17.5 |
| 4.0 | 15.8 |
| ... | ... |
| 9.0 | ？ |
| 10.0 | ？ |
| ... | ... |
在性能表上，对应 R=9米，L=21.2米 的额定起重量，我们假设查到的值是 11.5吨。 （注：此数值为举例，实际请务必查阅随车提供的正式性能表。）
第三步：对比分析与决策
安全校验： 我们需要吊起的重量 W = 10.5吨。性能表允许的重量是 11.5吨。
- 10.5吨 < 11.5吨，满足要求。
- 安全余量： (11.5 - 10.5) / 11.5 ≈ 8.7%。这个余量是合理的，既不是过于保守浪费吊车能力，也提供了必要的安全空间。
决策： 在此工况下（全支腿，臂长21.2米，半径9米），吊装10.5吨的物体是安全可行的。
不同工况下的关键应用对比
如果场地条件发生变化，性能表的应用会完全不同：
案例A：狭窄场地 - 使用半支腿工况
- 场景： 工地道路狭窄，吊车右侧支腿无法完全伸出。
- 工况变化： 此时必须使用 “右侧方或后方作业工况” 的性能表，而不是全周工况。这种工况下的额定起重量会显著降低。
- 应用： 同样吊装10.5吨，臂长21.2米，半径9米。查阅“右侧方工况”性能表，对应的额定起重量可能只有 8.0吨。
- 结果： **10
