吊车参数应用

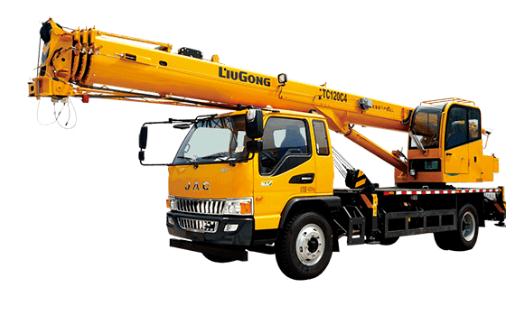

好的，很乐意为您详细解析柳工TC120C4汽车起重机在不同工况下，其起重性能表的实际应用案例。
首先，我们需要明确一个核心概念：起重性能表是吊车安全作业的生命线，任何吊装操作前都必须严格查阅。 TC120C4作为一款12吨级的汽车吊，其性能表主要受三个因素影响：起重幅度（工作半径）、臂长、以及是否使用支腿。
以下是几个典型的工况应用案例，我们将结合性能表进行分析。
案例一：城市绿化工程 - 吊装树木
- 工况描述： 在市区公园内，需要将一棵重约3.5吨、高约8米的大型树木吊装到预先挖好的树坑中。现场空间狭小，吊车只能在一侧作业。
- 关键参数：
- 吊装重量： 3.5吨
- 作业半径（幅度）： 由于树坑和现有树木的限制，吊车中心需要距离树坑中心约7米。
- 臂长： 树木高8米，加上吊索具高度，需要臂长至少10.5米。我们选择基本臂10.8米工况。
- 支腿工况： 全伸支腿，360°全周作业。
- 查阅性能表（以TC120C4典型性能为例）：
- 找到“主臂工况 - 10.8米臂长”的表格。
- 在“工作半径”一列找到 7米。
- 对应查看该半径下的额定起重量。通常在7米半径、10.8米臂下，TC120C4的起重量约为 4.2吨。
- 应用分析与决策：
- 安全性校验： 计划吊重3.5吨 < 额定起重量4.2吨。符合安全要求。
- 余量考虑： 安全余量为4.2 - 3.5 = 0.7吨。考虑到树木重量估算可能偏差、吊索具重量（约0.1吨）以及可能的动态载荷，这个余量是合理且安全的。
- 操作要点： 操作员需平稳起钩、回转，避免树木大幅度摆动，防止力矩超出限制。
案例二：厂房设备安装 - 吊装机器到二楼平台
- 工况描述： 在工厂车间内，需要将一台重2吨的机器设备吊运至离地5米高的二楼平台。平台下方有障碍物，吊车不能过于靠近。
- 关键参数：
- 吊装重量： 2.0吨
- 作业半径（幅度）： 由于平台和障碍物限制，吊车中心到设备落点水平距离约为9米。
- 臂长： 平台高5米，但需要将设备提升并越过平台护栏，实际起升高度需要约7米。同时，9米的半径需要更长的臂长来达到足够的起升高度。通过计算或性能表，选择 13.8米 臂长较为合适。
- 支腿工况： 全伸支腿。
- 查阅性能表：
- 找到“主臂工况 - 13.8米臂长”的表格。
- 在“工作半径”一列找到 9米。
- 对应查看额定起重量，例如可能是 2.5吨。
- 应用分析与决策：
- 安全性校验： 2.0吨 < 2.5吨，安全。
- 关键点 - 校核临界点： 操作中，当臂架仰角最小时（即臂头离吊车中心最远），半径最大，力矩最大。必须确保在整个回转和变幅过程中，实际工作半径不会超过9.5米（假设9.5米半径时起重量为2.0吨，此为临界点）。操作员需要非常小心地控制幅度。
- 风险提示： 此工况接近额定载荷，需格外谨慎，严禁猛起猛落，防止设备晃动导致实际半径增大而超载。
案例三：应急抢险 - 侧翻车辆扶正
- 工况描述： 一辆小轿车（重约1.5吨）侧翻在路基下，需用TC120C4将其扶正并吊回路基。现场为松软土质路面。
- 关键参数：
- 吊装重量： 1.5吨（但扶正过程受力复杂，存在
