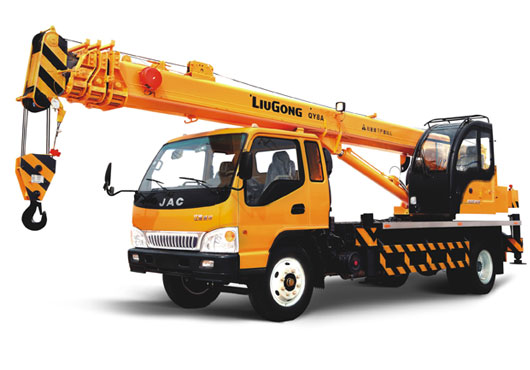

好的，柳工QY8A是一款经典的8吨级汽车起重机，其起重性能表是驾驶员和安全员在每次吊装作业前必须查阅和严格遵守的“法律文件”。下面我将通过几个不同工况的实际应用案例，详细说明如何正确应用QY8A的起重性能表，确保作业安全。

首先，理解QY8A起重性能表的核心要素

在分析案例前，我们必须明确性能表中的几个关键参数：

1. 额定起重量： 主臂在不同长度和不同工作幅度下所能安全起吊的最大重量。这是性能表的核心数据。
2. 工作幅度： 吊钩中心线到起重机回转中心的水平距离。幅度越大，起重能力越小。
3. 臂长： 主臂伸出的长度。臂长越长，在相同幅度下的起重能力越小。
4. 支腿工况： 通常分“全伸支腿”和“半伸支腿”两种。全伸支腿时稳定性最好，起重能力最大。
5. 额定起重量表： 通常会分为几张表，对应不同的臂长组合（如基本臂、全伸主臂、主臂+副臂等）。

核心原则： 作业前，必须根据实际吊装物品的重量和计划摆放的位置（决定幅度），在性能表中找到对应的臂长和支腿工况，确认额定起重量大于实际吊重，并留有充足的安全余量（通常建议使用载荷不超过额定起重量的75%-90%，视工况复杂性而定）。

应用案例

案例一：工地设备装卸（简单、常见工况）

• 场景描述： 在平整的硬化施工场地上，从卡车上卸下一台小型混凝土搅拌机。卡车停靠在起重机侧面，计划将搅拌机吊至旁边5米远的地面。

• 已知条件：

  • 吊物重量： 搅拌机重约3.5吨（需确认铭牌重量，不可估算）。
  • 工作幅度： 卡车货箱离起重机回转中心约4米，放置点约5米。我们取最大值5米作为控制幅度。
  • 臂长要求： 搅拌机高度不高，基本臂（约8米）即可满足起升高度要求。
  • 场地条件： 地面坚实平整，可采用全伸支腿工况以获得最大稳定性。

• 查表应用：

  1. 找到QY8A在全伸支腿工况下的性能表。
  2. 找到基本臂（约8.4米） 对应的那一列。
  3. 在“幅度”行中找到 5米 这个值。
  4. 查看交叉点的额定起重量。假设查表结果为 5.0吨。

• 安全分析：

  • 实际吊重（3.5吨）< 额定起重量（5.0吨）。
  • 负荷率 = 3.5 / 5.0 = 70%。这个负荷率在安全范围内。
  • 结论： 该吊装方案安全可行。操作时需严格控制幅度不超过5米。

案例二：厂房内设备安装（涉及臂长和幅度精确控制）

• 场景描述： 在一个10米高的厂房内，需要将一台4吨重的机器设备安装到离起重机站位8米远的基座上。厂房内有空间全伸支腿。

• 已知条件：

  • 吊物重量： 4.0吨。
  • 工作幅度： 基座中心离回转中心8米。
  • 起升高度要求： 设备高2米，基座高0.5米，吊索具高度约1.5米，安全距离约0.5米。所需最小起升高度 = 2 + 0.5 + 1.5 + 0.5 = 4.5米。但关键是臂长要满足在8米幅度时，吊钩能达到足够高度而不碰触大臂。需要通过计算或CAD模拟，但粗略估算需要约14-16米臂长。
  • 支腿工况： 全伸支腿。

• 查表应用：

  1. 找到全伸支腿工况下，主臂伸长到16米左右的性能表。
  2. 找到幅度8米对应的额定起重量。假设查表结果为 4.2吨。

• 安全分析：

  • 实际吊重（4.0吨）非常接近额定起重量
