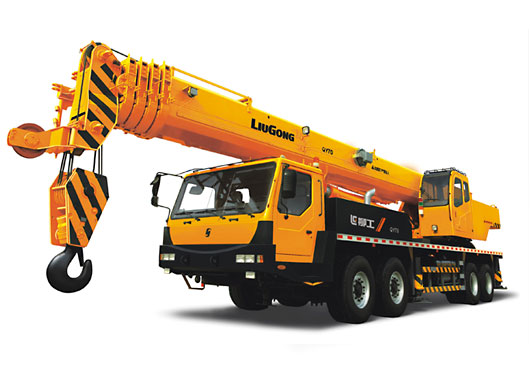

好的，柳工QY70（70吨级）汽车起重机是一款非常经典和普及的型号。其起重性能表是驾驶员和吊装指挥在每次作业前必须精确查阅的“生命线”。下面我将通过几个不同工况的实际应用案例，来详细说明如何正确、安全地应用QY70的起重性能表。

核心前提：理解性能表的关键参数

在分析案例前，必须明确性能表中的几个核心变量及其关系：

1. 工作幅度（R）： 吊臂回转中心到吊钩垂直下落点的水平距离。这是最重要的参数。
2. 臂长（L）： 主臂伸出的长度。
3. 额定起重量（Q）： 在特定幅度和臂长下，起重机允许安全起吊的最大重量。此重量已包含吊钩、索具等吊具的重量。
4. 支腿工况： 全伸支腿（最稳定）或半伸支腿。性能表通常基于全伸支腿。
5. 配重状态： 是否安装全部配重。QY70通常主配重为20-25吨。

重要原则： 起重能力与工作幅度成反比，与臂长成反比。幅度越大、臂越长，起重能力越小。

应用案例一：厂房内设备安装（中短距离，精确就位）

• 工况描述： 需要将一台重15吨的设备吊装到厂房内预先做好的基础上。设备放置位置距离起重机预计停靠点约10米。厂房净高12米，无遮挡。
• 应用步骤：
  1. 确定关键参数：
     • 吊装重量： 设备15吨 + 吊钩及索具约0.5吨 = 总重约15.5吨。
     • 所需幅度： 约 10米。
     • 所需臂长： 厂房高12米，设备高3米，吊索具垂直高度约2米，考虑安全裕量，吊钩起升高度需超过17米。根据QY70的臂长组合，选择 18.6米 左右的主臂即可安全满足高度要求（实际中会选择稍长一点的臂，如21米，以应对微小位置调整）。
  2. 查阅性能表： 找到对应 臂长21米 的性能栏。
  3. 查找对应幅度： 在21米臂长下，查找 10米幅度 对应的额定起重量。
     • （示例数据，非官方） 在21米臂、10米幅度下，QY70的额定起重量可能为 28吨。
  4. 安全校核： 所需吊重15.5吨 < 额定起重量28吨。安全裕度充足，方案可行。
  5. 实际操作： 起重机停稳，全伸支腿，伸出主臂至21米。在10米幅度内进行试吊，确认无误后，缓慢起钩、回转、变幅，将设备精确就位。

应用案例二：桥梁预制板吊装（大跨度，控制摆动）

• 工况描述： 在河岸上吊装一块重22吨的预制桥面板，需要跨越护栏，放置到桥墩上。起重机中心到桥墩中心的水平距离约为18米。
• 应用步骤：
  1. 确定关键参数：
     • 吊装重量： 预制板22吨 + 吊具约1吨（可能需要专用横梁） = 总重约23吨。
     • 所需幅度： 至少 18米（需考虑预制板尺寸和就位空间，可能需更大幅度）。
     • 所需臂长： 桥墩高度15米，加上吊装过程的安全高度，可能需要 30米 以上的臂长。
  2. 查阅性能表： 找到对应 臂长30.5米（或31米）的性能栏。这是关键步骤，因为此时起重能力已接近极限。
  3. 查找对应幅度： 在30.5米臂长下，查找 18米幅度 对应的额定起重量。
     • （示例数据） 在30.5米臂、18米幅度下，QY70的额定起重量可能为 24.5吨。
  4. 安全校核： 所需吊重23吨 < 额定起重量24.5吨。安全裕度仅为1.5吨，已进入临界状态。
  5. 风险控制与决策：
