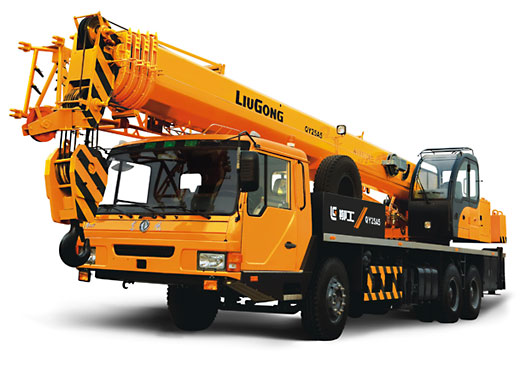

好的，柳工QY25A5是一款非常经典的25吨级汽车起重机，其起重性能表是司机和安全员在每次吊装作业前必须查阅和严格遵守的“圣经”。下面我将通过几个不同工况的实际应用案例，详细说明如何正确应用QY25A5的起重性能表，以确保作业安全。

首先，理解性能表的核心要素

在分析案例前，我们必须明确性能表上的几个关键参数：

1. 工作幅度（半径）： 吊臂回转中心到吊钩垂直线的水平距离。这是影响起重能力的首要因素。
2. 额定起重量： 在该幅度下，起重机允许安全起吊的最大重量。注意：这个重量已包含吊钩、索具的重量。
3. 臂长： 起重机主臂伸出的长度。臂长越长，在相同幅度下的起重量越小。
4. 支腿工况： 全伸支腿（360°全回转）或半伸支腿（侧方、后方等特定区域）。QY25A5在全伸支腿时性能最强。

核心原则： 幅度越大，或臂长越长，起重能力就越低。

应用案例一：厂房内设备安装（精确计算，空间受限）

• 工况描述： 需要将一台重达10吨的机器设备吊装到厂房内预先做好的基础上。基础距离厂房立柱（即吊车停放位置）约8米。厂房净高12米，设备高度2米。为避免碰到屋顶，吊臂最大允许高度为10米。
• 应用性能表步骤：
  1. 确定关键参数：
     • 吊装重量： 10吨 + 吊钩索具重量（假设为0.5吨）= 10.5吨。
     • 工作幅度： 设备中心距离吊车回转中心约 8米。
     • 所需臂长： 通过几何计算。幅度8米，吊钩到设备顶部需有安全距离，设备高2米，基础可能还有高度。估算所需臂长约10.5米即可满足高度要求，且留有余量。我们选择 10.7米 左右的臂长（可能是2节臂伸出一定长度）。
  2. 查阅性能表（全伸支腿工况）：
     • 找到对应 10.7米 臂长的那一列。
     • 在该列中，查找 8米 幅度对应的额定起重量。
     • 查表示例（数值为假设，请以实际性能表为准）：
       • 臂长10.7米，幅度7米：起重量14.5吨
       • 臂长10.7米，幅度8米：起重量12.8吨
       • 臂长10.7米，幅度9米：起重量11.0吨
  3. 安全校核与决策：
     • 查表得知，在8米幅度、10.7米臂长下，额定起重量为 12.8吨。
     • 我们的实际吊重为 10.5吨。
     • 结论： 10.5吨 < 12.8吨，且在起重机额定负载的75%以下，属于安全作业范围。方案可行。
  4. 注意事项： 厂房内作业空间狭窄，要特别注意吊臂与厂房屋顶、立柱的安全距离，回转时要缓慢平稳。

应用案例二：工地预制板吊装（大臂长，大半径）

• 工况描述： 在开阔的工地现场，需要将一块重4吨的预制楼板吊装到距离吊车15米远的楼座上。需要跨越一些低矮的临时设施，要求臂长足够长。
• 应用性能表步骤：
  1. 确定关键参数：
     • 吊装重量： 4吨 + 索具重量（0.3吨）= 4.3吨。
     • 工作幅度： 15米（这是一个较大的幅度）。
     • 所需臂长： 为了跨越障碍并达到15米的幅度，需要使用较长的臂长。假设需要 24米 左右的臂长。
  2. 查阅性能表（全伸支腿工况）：
     • 找到对应 24米 臂长的那一列。
     • 在该列中，查找 15米 幅度对应的额定起重量。
     • 查表示例：
       • 臂长24米，幅度14米：起重量5.0吨
       • 臂长24米，幅度15
